Brick`r Brick'r GHz DIY Set

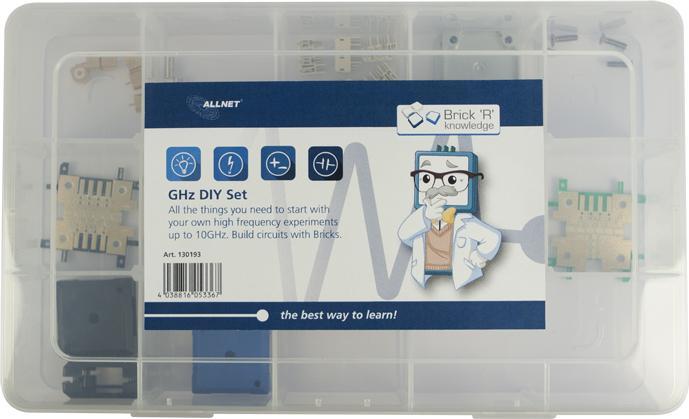

Das GHz DIY Set enthält alles, was man zum ambitionierten Aufbauen von Schaltungen im GHz Bereich benötigt. Im Set sind fünf Platinen enthalten, davon drei mit hochwertigem Roger Ro4350. In Abhängigkeit von den Steckern und Buchsen eignen sich die RO4350 Platinen für Aufbauten von Schaltungen auch grösser als 12 GHz. Die FR4-Platinen sind für bis zu 2,4 GHz geeignet. Die verschiedenen Platinen können zum Aufbau von Splittern, Combinern, Filtern, Mischern, Adaptern, Attenuatoren, Bias-Einspeisungen oder als passives Verbindungselement genutzt werden. Die Bahnen sind nach Microstrip für 50 Ohm ausgelegt. Alle Platinen haben das passende Raster, um mit fertigen Bausteinen des Bricksystems kombiniert zu werden. Auf den meisten Platinen besteht auf der Unterseite die Möglichkeit, einen Spannungsregler zu bestücken. Im Set sind hochwertige SMA und P-SMP Buchsen der Firma Rosenberger enthalten. Verschiedene Gehäuse aus Kunststoff und Metall runden den Inhalt des Bausatzes ab. Teileliste: 1x EMODGRAST, 1x EMODGRST2, 1x EMODHFB, 1x EMODGTHRO, 1x EMODGTRST3, 1x SMA Buchse stehend, 1x SMA Buchse liegend, 3x P-SMP Verbinder, 6x P-SMP, 5x hermaphrodite Steckverbinder, 1x Gehäuse blau, 2x Gehäuse schwarz, 1x Gehäuse transparent, 1x Gehäuse Aluminium, 4x Schrauben, 1x Leere, 1x Beiblatt.
