Benning Wallboxtester

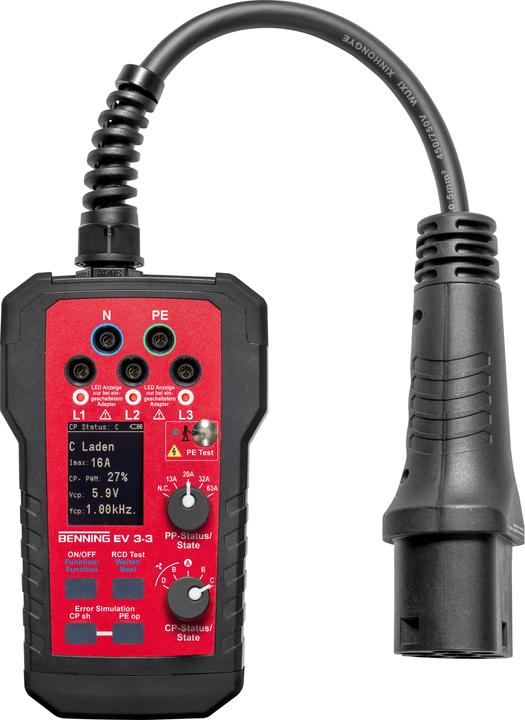

Benning EV 3-3 ist ein Wallbox-Tester und Messadapter, der eine einfache und schnelle Funktionsprüfung sowie Fehlersuche von Wallboxen ermöglicht. In Verbindung mit den Installationsprüfgeräten BENNING IT 200 oder BENNING IT 130 ermöglicht es die Sicherheits- und Funktionsprüfung von AC-Ladestationen (Wallboxen) für Elektrofahrzeuge gemäss DIN VDE 0100-600 und DIN VDE 0105-100. Es ist kompatibel mit 1- und 3-phasigen Ladestationen (EVSE) des Lademodus 3 mit Typ 2 Steckern.

Das Gerät erleichtert die einfache Funktionsprüfung der Wallbox und den Anschluss des Installationsgeräts an die Ladestation. Es simuliert verschiedene Stromlastkapazitäten (Kodierungen) von 13 A, 20 A, 32 A und 62 A für die Ladekabel. Ausserdem simuliert es verschiedene Fahrzeugzustände: A (nicht verbunden), B (verbunden, nicht bereit), C (Laden ohne Belüftung), D (Laden mit Belüftung) und E (Fehler, Kurzschluss zwischen CP-PE / PE getrennt).

Zusätzlich analysiert es die CP- und PP-Signale (Fahrzeugstatus, Signalspannung, Frequenz, Tastverhältnis). Es misst Spannung und Phasenfolge, wobei separate Phasenanzeigen (L1/L2/L3) durch drei LEDs angezeigt werden, sobald die Ladestation Strom liefert. Das Gerät löst den 30 mA AC und 6 mA DC Fehlerstromschutzschalter mit Zeitmessung aus. Es verfügt über eine Prüfsteckdose und 4 mm Buchsen (L1/L2/L3/N/PE) für einen einfachen Anschluss an das Installationsprüfgerät. Das EVSE-Verriegelungssystem wird vom Status B (Freigabe des Ladekabels ist blockiert) überprüft. Es hat eine Messkategorie von CAT II 300 V und ist mit einem Schutzgehäuse ausgestattet.
