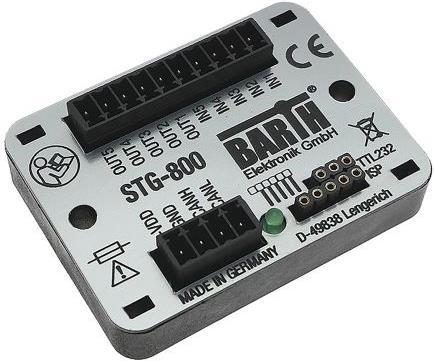

Barth Logic Controller STG-800

Serie: STG-800
Versorgungsspannung: 7 bis 32 V dc
Ausgangstyp: Digital, PWM, Solid-State
Anzahl der Ausgänge: 9
Eingangstyp: Analog, digital
Anzahl der Eingänge: 5
Kommunikationsschnittstellentyp: CAN
Breite: 45 mm
Länge: 60 mm
Anschlussart: Feder
Programmierbares Interface: Computer
Modul-Typ: Mini-SPS-E/A-Modul
Betriebstemperatur max.: +70 °C
Erfüllte Normen: 2004/108/EC, 2004/108/EG, 2014/30/EU

STG-800 ARM Mini-SPS. Professionelle STG-800 CAN Mini-SPS von Barth mit 32-bit ARM Cortex-Kern. Die STG-800 Mini-SPS besitzt eine robuste CAN/CANopen-Schnittstelle mit intuitiven grafischen Programmierungsfähigkeiten. Diese Mini-SPS bieten hardwareorientierte Mikrocontroller-Programmierung bei niedrigstem Stromverbrauch in einem kleinen Formfaktor. Der 32-bit ARM Cortex-Kern bietet zwei Hochgeschwindigkeits-Ereignis-, Impuls- und Frequenzzählereingänge sowie einen 16-bit-PWM-Ausgang in Kombination mit einer präzisen internen Spannungsreferenz für die analogen 12-bit-Eingänge. Die Kfz-qualifizierte CAN2.0A/B/CANopen-Schnittstelle kann in störungsintensiven Umgebungen eingesetzt werden und ermöglicht die Verbindung verschiedener Netzwerkkomponenten mit der Mini-SPS.

Eigenschaften und Vorteile:

• Winzige und superflache CAN-Logiksteuerung
• Hochleistungs-32-bit ARM Cortex
• 3 Analogeingänge 0 bis 30 V dc, 12-bit-ADC
• Ereigniszähler-Eingang: 25 kHz
• Impuls- und Frequenzzähler-Eingang: 40 μs
• 4 elektronische Versorgungsausgänge bis 1,5 A
• 1 Leistungs-PWM-Ausgang: 16 bit, 1 Hz bis 25 kHz
• Schnittstelle für CAN 2.0A/B und SAE J1939
• CANopen-Schnittstelle (Open Source)
• Umfassende ausfallsichere Funktionen
• TTL-232 3,3-V-Schnittstelle
• Intuitive grafische Programmierung
• Open Source-Programmierungsoption
• Grosser Betriebsspannungsbereich: 7 bis 32 V dc
• Grosser Betriebstemperaturbereich: –40 bis +70 °C
• Vibrationsfeste und robuste Abdichtung.

Informationen zur Produktanwendung: miCon-L Software Suite.
