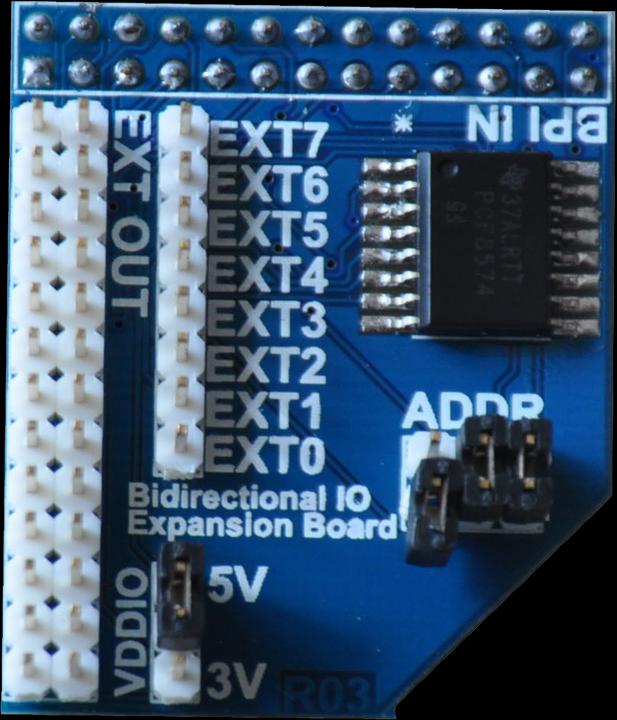

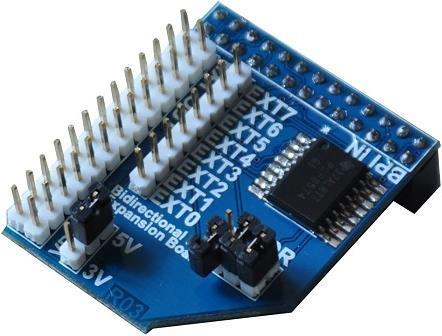

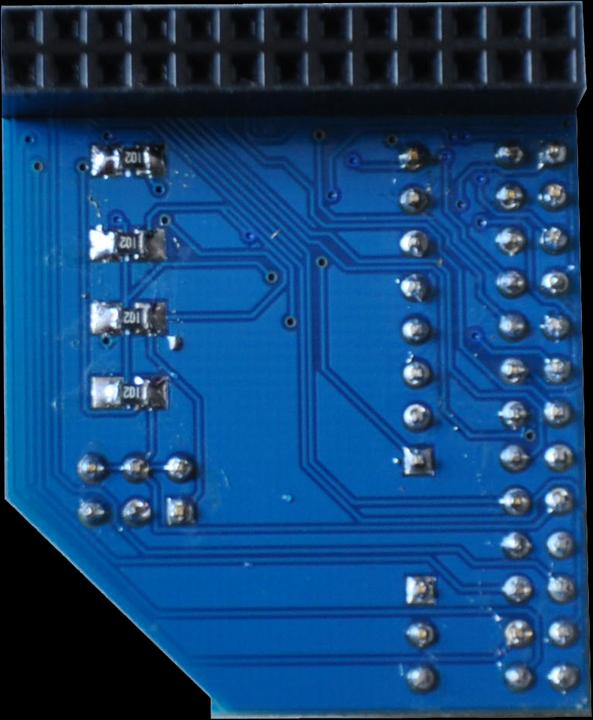

Banana PI I2C GPIO Expansion Board

Dieses Modul wurde speziell entwickelt, um die GPIO des Banana Pi A zu erweitern und somit die unzureichenden IO-Punkte für die Banana-Übertragung zu beheben.

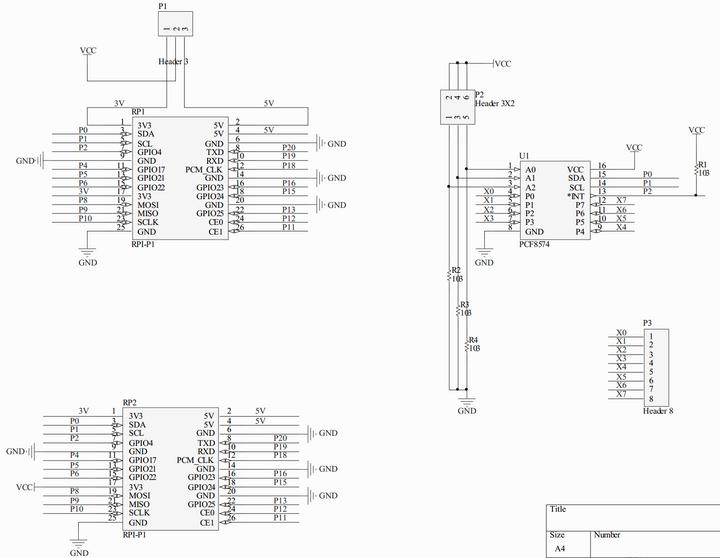

Es verwendet den PCF8574-Chip, um 8 bidirektionale IOs zu erweitern. Das Modul wird über den I2C-Bus mit dem Banana Pi verbunden. Auf dem Modul gibt es 8 I2C-Adressen, von denen der Benutzer eine durch Setzen des "ADDR"-Jumper auswählen kann. Der Benutzer kann auch zwischen 5V oder 3,3V elektrischen Pegeln wählen. Das Modul verfügt über einen Isolationsschutz, der effektiv verhindern kann, dass externe Hochspannung den Banana Pi beschädigt. Mehrere Module können kaskadiert werden.

Produktmerkmale:

• 8 bidirektionale IOs
• 8 I2C-Adressen
• Isolationsschutz
• Verwendet die wiringPi-API, Beispielcode

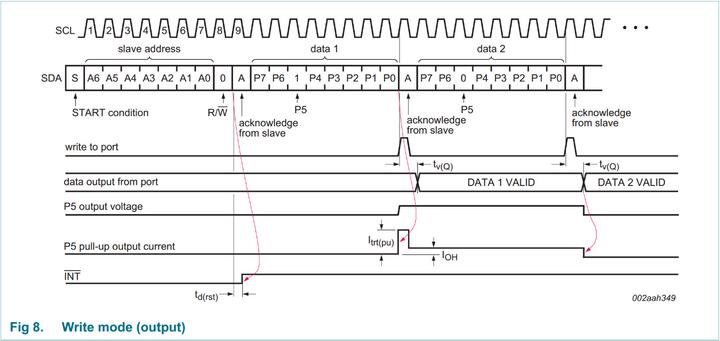

• 100 kHz I2C-Bus-Schnittstelle (Standardmodus I2C-Bus)

Anschlüsse:

• Banana Pi Steckeranschluss
• Banana Pi Kaskadenanschluss
• EXT0-EXT7 zur GPIO-Erweiterung
• Jumper zur Auswahl des elektrischen Niveaus
• Jumper zur Auswahl der I2C-Adresse

Produktparameter:

• Betriebsspannung: 2,5V-6V
• IO-Spannung: 3,3V oder 5V
• Erweiterung von 8 bidirektionalen IOs
• I2C-Bus
• 100 kHz I2C-Bus-Schnittstelle (Standardmodus I2C-Bus)
• Betriebstemperatur: -40°C bis +85°C.
