Arduino TFT LCD Screen

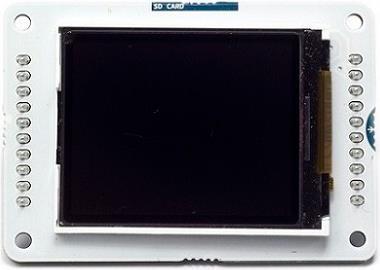

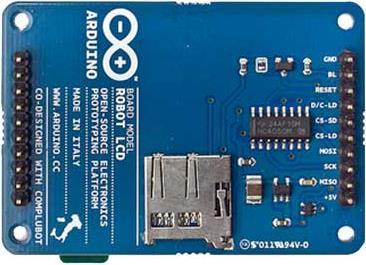

Der Arduino TFT-Bildschirm ist ein hintergrundbeleuchteter LCD-Bildschirm mit Anschlüssen. Sie können Text, Bilder und Formen mit der TFT-Bibliothek auf den Bildschirm zeichnen. Auf der Rückseite des Bildschirms befindet sich ein integrierter micro-SD-Kartensteckplatz, der Bitmap-Bilder zur Anzeige speichern kann.

Die Anschlüsse des Bildschirms sind so gestaltet, dass sie in den Sockel an der Vorderseite des Arduino Esplora passen, sind jedoch mit jedem AVR-basierten Arduino (Uno, Leonardo usw.) oder mit dem Arduino Due kompatibel. Um den Bildschirm mit anderen Arduino-Boards zu verbinden, siehe das Tutorial.

Der Bildschirm hat eine Diagonale von 1,77 Zoll und eine Auflösung von 160 x 128 Pixeln. Die TFT-Bibliothek kommuniziert über SPI mit dem Controller des Bildschirms. Für vollständige Details siehe das Datenblatt des Bildschirms.

Der Bildschirm arbeitet mit +5 VDC.

Der micro-SD-Steckplatz ist über die SD-Kartenbibliothek zugänglich.

Die LED-Hintergrundbeleuchtung ist über PWM dimmbar.

Die Anschlüsse des Bildschirms sind so angeordnet, dass eine einfache Verbindung zum Arduino Esplora und Arduino Robot möglich ist.

Die Arduino TFT-Bibliothek erweitert die Adafruit GFX- und Adafruit ST7735-Bibliotheken. Die GFX-Bibliothek kümmert sich um die Zeichnungsroutinen, während die ST7735-Bibliothek spezifisch für den Bildschirm ist. Die Arduino-spezifischen Ergänzungen wurden so konzipiert, dass sie ähnlich wie die Processing-API funktionieren.

Die Bibliothek ist abwärtskompatibel, sodass Adafruit-Funktionen verwendet werden können.

Die TFT-Bibliothek basiert auf der SPI-Bibliothek, die in jedem Sketch, der den Bildschirm verwendet, eingebunden werden muss. Wenn Sie die SD-Karte verwenden möchten, müssen Sie auch die SD-Bibliothek einfügen.
