Arduino GSM Shield 2 integrated Antenna

Das Arduino GSM Shield 2 verbindet Ihr Arduino mit dem Internet über das GPRS-Wireless-Netzwerk. Stecken Sie einfach dieses Modul auf Ihr Arduino-Board, setzen Sie eine SIM-Karte eines Anbieters mit GPRS-Abdeckung ein und folgen Sie ein paar einfachen Anweisungen, um Ihre Welt über das Internet zu steuern. Sie können auch Sprach-Calls tätigen und empfangen (ein externes Lautsprecher- und Mikrofonmodul ist erforderlich) sowie SMS-Nachrichten senden und empfangen.

Wie immer bei Arduino sind alle Elemente der Plattform – Hardware, Software und Dokumentation – kostenlos und Open Source verfügbar. Das bedeutet, dass Sie genau lernen können, wie es gemacht ist, und dessen Design als Ausgangspunkt für Ihre eigenen Schaltungen verwenden können. Hunderttausende von Arduino-Boards befeuern bereits täglich die Kreativität auf der ganzen Welt. Schliessen Sie sich uns jetzt an; Arduino ist für Sie!

Das Arduino GSM Shield ermöglicht es einem Arduino-Board, sich mit dem Internet zu verbinden, Sprach-Calls zu tätigen und zu empfangen sowie SMS-Nachrichten zu senden und zu empfangen. Das Shield verwendet ein Radio-Modem M10 von Quectel. Es ist möglich, mit dem Board über AT-Befehle zu kommunizieren. Die GSM-Bibliothek bietet eine grosse Anzahl von Methoden zur Kommunikation mit dem Shield.

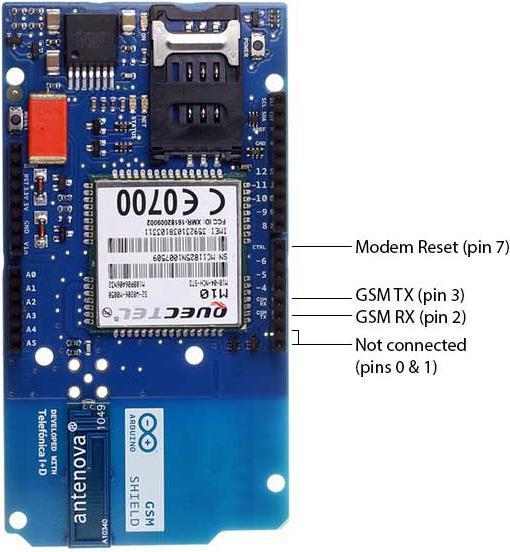

Das Shield nutzt die digitalen Pins 2 und 3 für die Software-Seriellkommunikation mit dem M10. Pin 2 ist mit dem TX-Pin des M10 verbunden, und Pin 3 ist mit seinem RX-Pin verbunden. Der PWRKEY-Pin des Modems ist mit dem Arduino-Pin 7 verbunden.

Das M10 ist ein Quad-Band GSM/GPRS-Modem, das bei den Frequenzen GSM850MHz, GSM900MHz, DCS1800MHz und PCS1900MHz arbeitet. Es unterstützt TCP/UDP- und HTTP-Protokolle über eine GPRS-Verbindung. Die maximale GPRS-Datenübertragungsrate im Downlink und Uplink beträgt 85,6 kbps.

Um mit dem Mobilfunknetz zu kommunizieren, benötigt das Board eine SIM-Karte, die von einem Netzbetreiber bereitgestellt wird. Die neueste Revision des Boards verwendet die Pinbelegung 1.0 auf der Revision 3 des Arduino Uno-Boards.
