Appoldt Analogwertgeber

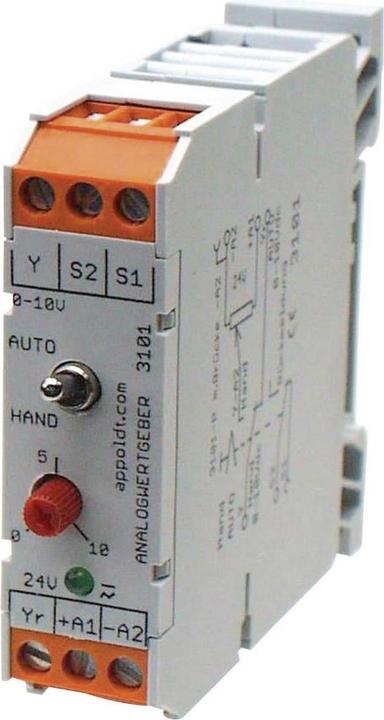

Dieser Sollwertgeber steuert im Notfall durch Ausgabe eines analogen Signals von 4 - 20 mA unter anderem Ventile, Mischklappen oder Temperaturwerte. Über einen 2-stufigen Schalter wird das Modul in zwei Betriebsarten (Hand/Auto) gesteuert. Über die Stellung des potentialfreien Kontaktes S1/S2 erhält man eine Aussage, ob das Modul sich im Hand- oder Auto-Betrieb befindet. Anwendung findet der Analogwertgeber unter anderem in der Gebäudeautomation.

Schalterstellung Hand: Der Sollwert wird durch das Poti frontseitig eingestellt. Das Signal liegt zwischen den Klemmen Y und A2.

Schalterstellung Auto: Der Sollwert wird ohne Veränderung über die Klemme Y an die Klemme Yr durchverbunden.
