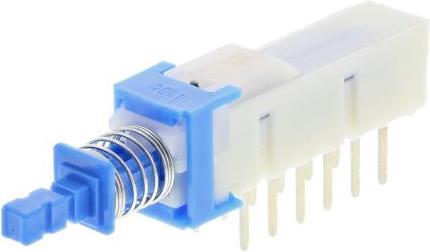

Alps Push switch,4PDT,latching,straight pin

Schaltfolge: Rastend
Kontaktanordnung: Vierpoliger Wechselschalter (4PDT)
Montageart: Leiterplatte
Kontaktnennstrom: 100 mA @ 30 V dc
Anschlussart: Gerade Durchgangsbohrung

Druckschalter Alps – Serie SPUJ und SPUN. Die Drucktastenschalter der Serie SPUJ und SPUN von Alps sind unterbrechende, horizontal montierte Signalschalter und für die Durchgangsbohrungs-Leiterplattenmontage geeignet. Mit einer Auswahl von geraden oder geformten einrastbaren Stiften sind diese Drucktastenschalter auch erhältlich mit Tastbetätigung (ohne Verriegelung) oder Einrastung (Selbstverriegelung), zwei- oder vierpoligen Kontaktanordnungen sowie verschiedenen Schaltwegen und Betätigungskräften. Die Serie SPUJ hat einen Schaltweg von 2 mm und die Serie SPUN einen Schaltweg von 2,5 mm. Sie sind ausgelegt für 0,1 A bei 30 V dc sowie 50 μA bei 3 V dc mit 20 mΩ Kontaktwiderstand, 100 MΩ minimalem Isolationswiderstand und 500 V ac Spannungsfestigkeit für eine Minute. Erhältlich in dieser Serie: Best.-Nr. 758-2114 ist ein 2-poliger gerader Tastschalter, Best.-Nr. 758-2111 ist ein 2-poliger gerader Einrastschalter, Best.-Nr. 758-2118 ist ein 4-poliger gerader Einrastschalter, Best.-Nr. 758-2127 ist ein 4-poliger Snap-in-Einrastschalter, Best.-Nr. 758-2095 ist ein 2-poliger gerader Tastschalter, Best.-Nr. 758-2105 ist ein 2-poliger Snap-in-Tastschalter, Best.-Nr. 758-2098 ist ein 2-poliger gerader Einrastschalter, Best.-Nr. 758-2091 ist ein 2-poliger Snap-in-Einrastschalter, Best.-Nr. 758-2108 ist ein 4-poliger gerader Einrastschalter, Best.-Nr. 758-2102 ist ein 4-poliger Snap-in-Einrastschalter. Abmessungen: SPUJ 2-polig = 25 mm Gesamttiefe, 8,8 mm Höhe, 7,5 mm Breite; SPUJ 4-polig = 32,5 mm Gesamttiefe, 8,8 mm Höhe, 7,5 mm Breite; SPUN 2-polig = 42 mm Gesamttiefe, 13 mm Höhe, 10 mm Breite; SPUN 4-polig = 54 mm Gesamttiefe, 13 mm Höhe, 10 mm Breite.
