Adafruit Universal Qi Wireless Charging Transmitter

Wenn Sie ein modernes Smartphone haben, haben Sie vielleicht schon bemerkt, dass es mit einer eingebauten kabellosen Ladefunktion namens Qi-Ladung ausgestattet ist. Qi ist ein Markenname für ein dünnes und intelligentes induktives Ladesystem. Viele grosse Gerätehersteller haben auf Qi standardisiert, was bedeutet, dass es einfach ist, eine Aufladeschale zu finden. Wir dachten, es wäre vielleicht cool, wenn Ihr Arduino-Projekt sich drahtlos aufladen könnte.

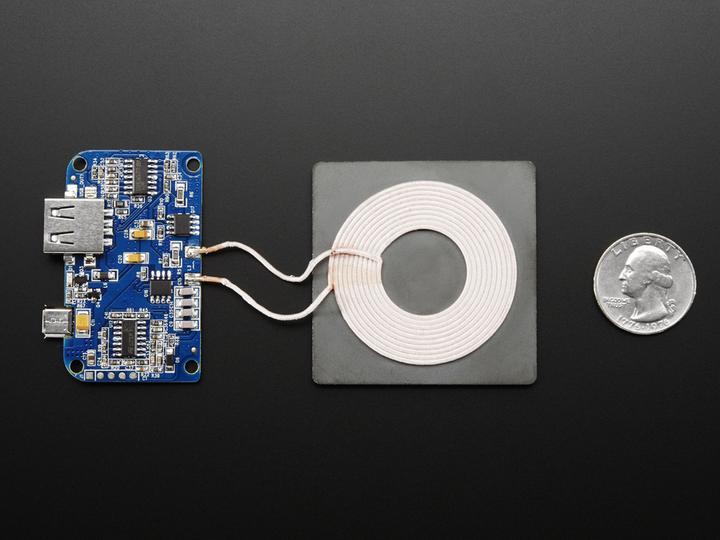

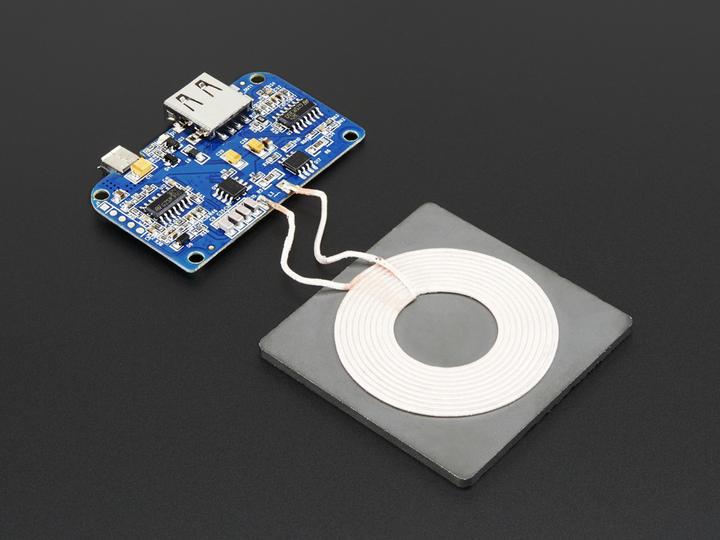

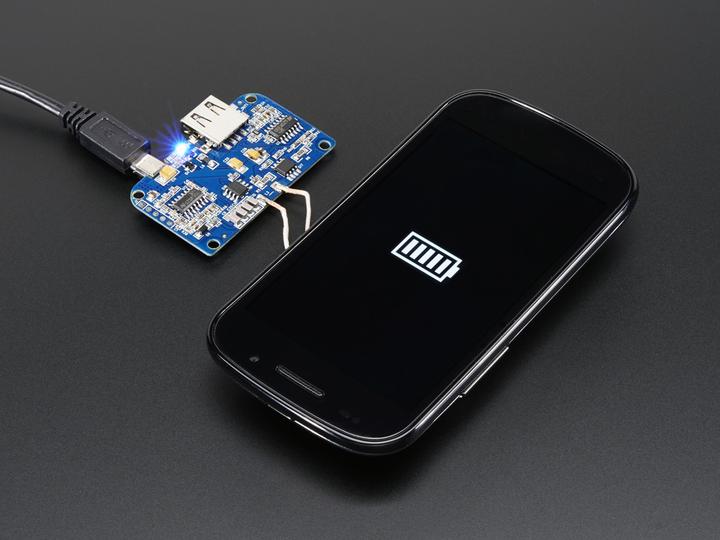

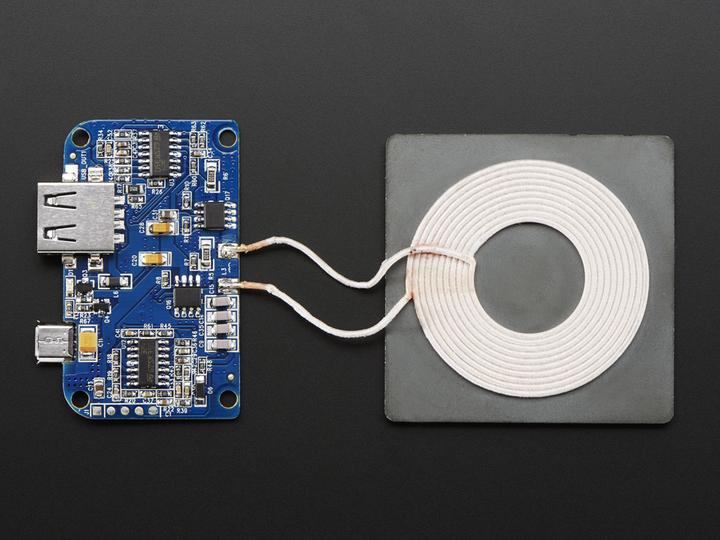

Dies ist ein supereinfacher Qi-Sender. Er funktioniert mit jedem Standard Qi-Ladegerät-Empfänger. Sie schliessen die Karte einfach an eine 5-V-Stromversorgung an, entweder über einen Mikro-USB-Anschluss, und stellen dann Ihr Gerät mit Qi-Empfang auf die Basis. Wenn Sie den microUSB-Stromanschluss teilen wollen, können Sie auch direkt an den USB-A-Anschluss angeschlossen werden.

Die maximale Leistung liegt bei etwa 5W, was für die meisten Smartphones gut ist, grundsätzlich 1000mA Ladung bei 5V auf der anderen Seite der Funkverbindung. Er hat einen Ladeabstand von 2-8 mm und funktioniert mit allen unseren Qi Gebührenempfängern. Sie können nur einen Empfänger pro Sender verwenden. Wenn Sie zwei Qi-Geräte gleichzeitig aufladen wollen, benötigen Sie zwei Sender.

Einzelheiten:

• Eingabe: 5V
• Eingangsstrom: 2A
• Maximale Ausgangsleistung: 5W
• Betriebsfrequenz: 100-200 kHz
• Ladeabstand: 2-8 mm
• Abmessungen der Ladeplatte: 53 mm x 53 mm x 4 mm

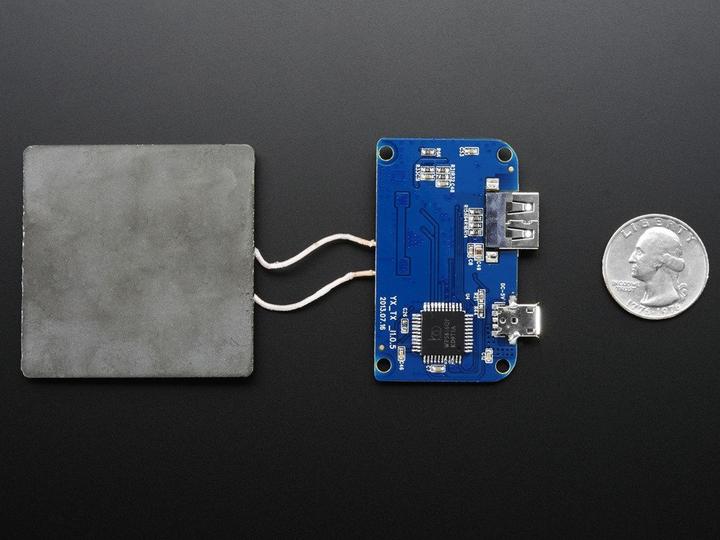

• PCB-Abmessungen mit Komponenten: 55 mm x 37 mm x 6 mm
• Gewicht: 47 g.
