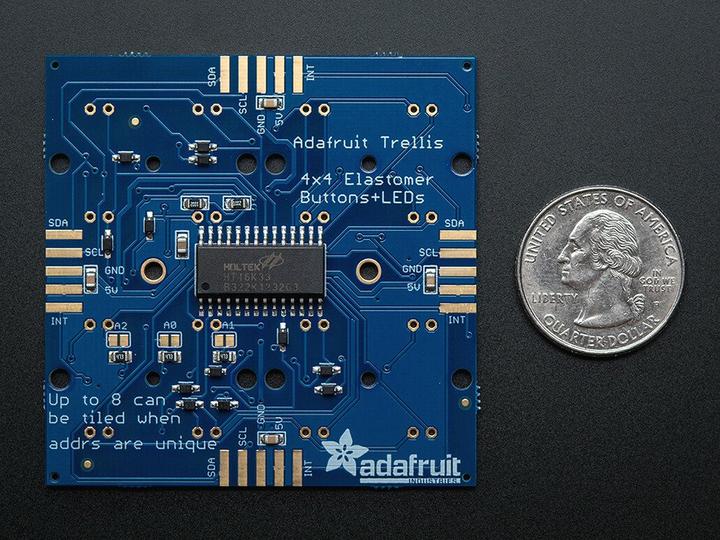

Adafruit Trellis Monochrome Driver PCB

Der Trellis Monochrome Driver PCB von Adafruit ist eine spezialisierte Leiterplatte, die für die Verwendung mit einem 4x4 Elastomer-Tastatur-Setup konzipiert wurde. Diese offene Plattform ermöglicht die einfache Integration von 3mm LEDs und bietet die Möglichkeit, bis zu acht Platten über einen gemeinsamen I2C-Bus zu verbinden. Die PCB ist mit 4x4 Pads ausgestattet, die perfekt auf die Anordnung der LEDs abgestimmt sind. Die integrierte Schaltung übernimmt die Verarbeitung der Tasteneingaben und die Steuerung der LED-Beleuchtung, während ein Mikrocontroller, wie ein Arduino, erforderlich ist, um die Daten zu lesen und die LEDs entsprechend zu aktivieren. Die Trellis-Platine ist so konzipiert, dass sie eine einfache und effektive Lösung für die Erstellung von benutzerdefinierten Tastenfeldern und LED-Anzeigen bietet, ohne sich um Probleme wie Ghosting bei gleichzeitigen Tasteneingaben kümmern zu müssen.

• Kompatibel mit 3mm LEDs und 4x4 Elastomer-Tastaturen
• Ermöglicht das Tiling von bis zu 8 PCBs für erweiterte Anwendungen
• Integrierte Schaltung zur Handhabung von Tasteneingaben und LED-Steuerung
• Diode-Multiplexing zur Vermeidung von Ghosting bei Mehrfachtasteneingaben
• Einfache Verbindung über I2C mit nur 2 Drähten für bis zu 128 Tasten und LEDs.
