Adafruit Thermocouple Amplifier MAX31855 breakout board (MAX6675 upgrade) - v2.0

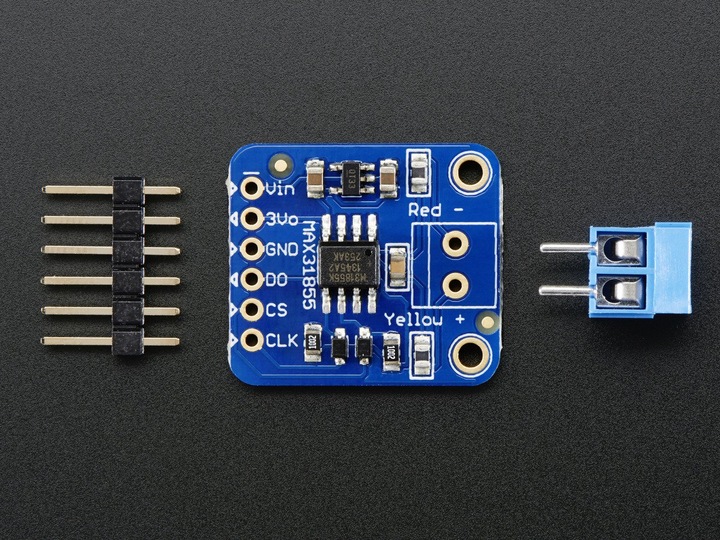

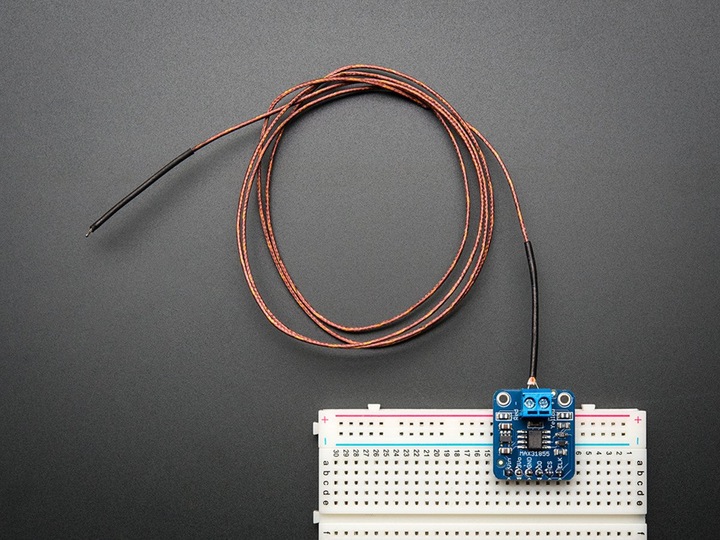

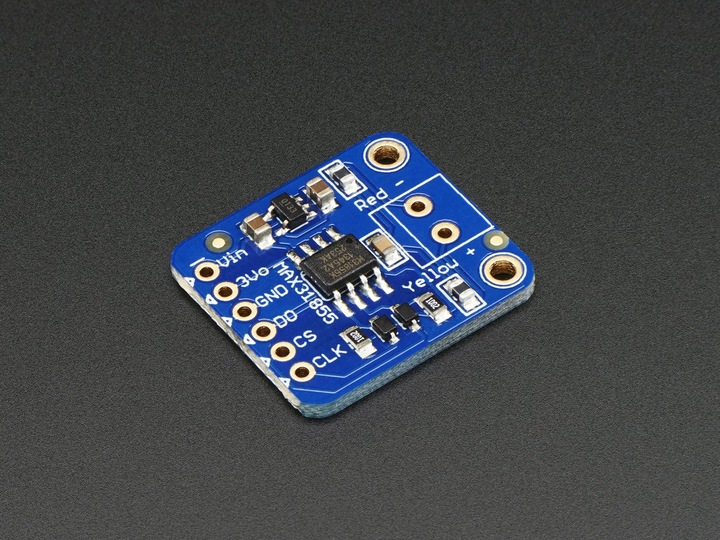

Thermoelemente sind sehr empfindlich und benötigen einen guten Verstärker mit einem Kaltkompensationsreferenz. Der MAX31855K erledigt alles für Sie und kann einfach mit jedem Mikrocontroller verbunden werden, selbst mit einem ohne analoge Eingänge. Dieses Breakout-Board enthält den Chip selbst, einen 3,3V-Regler mit 10uF Entkopplungskondensatoren und eine Pegelanpassungsschaltung, alles montiert und getestet. Es wird mit einem 2-poligen Anschlussblock zum Anschluss an das Thermoelement und einem Stiftleistenanschluss geliefert, der in jedes Breadboard oder Perfboard gesteckt werden kann. Es passt gut zu unserem 1m K-Typ Thermoelement.

Neu! Verwendet jetzt den MAX31855K anstelle des MAX6675, was einen grösseren Temperaturmessbereich ermöglicht. Bitte beachten Sie, dass der MAX31855 nicht pin-kompatibel oder als Drop-In-Code-kompatibel mit dem MAX6675 ist. Wir haben eine Arduino-Bibliothek für beide Chips, aber Sie müssen bestehende MAX6675-Designs für den MAX31855 anpassen. Der MAX6675 wurde von Maxim eingestellt.

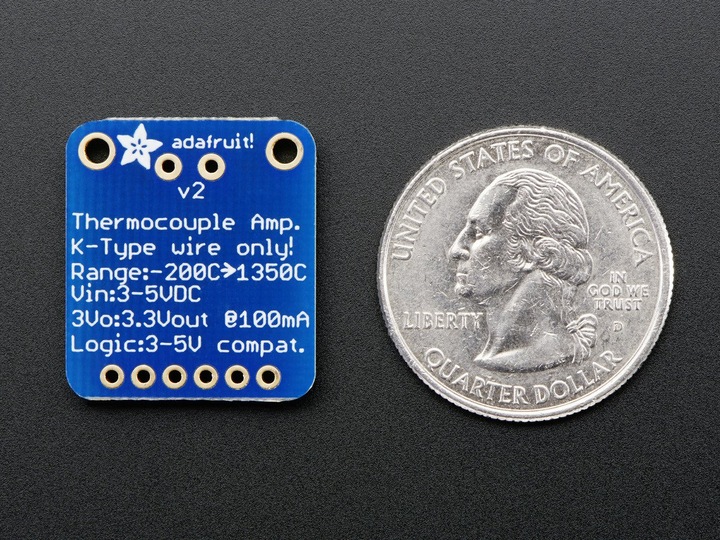

Version 2.0 enthält jetzt Ferritperlen und einen Filterkondensator an Bord für bessere Stabilität. Es funktioniert mit jedem K-Typ Thermoelement und nicht mit anderen Arten von Thermoelementen. Der Ausgangsbereich liegt bei -200°C bis +1350°C in 0,25 Grad Schritten, mit interner Temperaturmessung. Es arbeitet mit einer Stromversorgung von 3,3 bis 5V und ist logisch kompatibel. Der SPI-Datenausgang erfordert 3 digitale I/O-Pins.
