Adafruit TCA9548A I2C Multiplexer

Sie haben gerade den perfekten I2C-Sensor gefunden und möchten zwei, drei oder mehr davon an Ihren Arduino anschliessen, aber dann stellen Sie fest: "Uh oh, der Chip hat eine feste I2C-Adresse, und nach dem, was ich über I2C weiss, können Sie nicht zwei Geräte mit derselben Adresse auf denselben SDA/SCL-Pins haben!" Haben Sie Pech gehabt? Das wären Sie, wenn Sie nicht diesen ultra-coolen TCA9548A 1-zu-8 I2C-Multiplexer hätten!

Endlich gibt es eine Möglichkeit, bis zu 8 I2C-Geräte mit derselben Adresse an einen Mikrocontroller anzuschliessen. Dieser Multiplexer fungiert als Gatekeeper, der die Befehle an den ausgewählten Satz von I2C-Pins weiterleitet.

Die Benutzung ist ziemlich einfach: Der Multiplexer selbst hat die I2C-Adresse 0x70 (kann aber von 0x70 bis 0x77 eingestellt werden). Sie können einfach ein einzelnes Byte mit der gewünschten gemultiplexten Ausgangsnummer in den Port senden, und schon werden alle zukünftigen I2C-Pakete an diesen Port gesendet. Theoretisch könnten Sie 8 dieser Multiplexer auf den Adressen 0x70 bis 0x77 verwenden, um 64 Geräte mit derselben I2C-Adresse zu steuern.

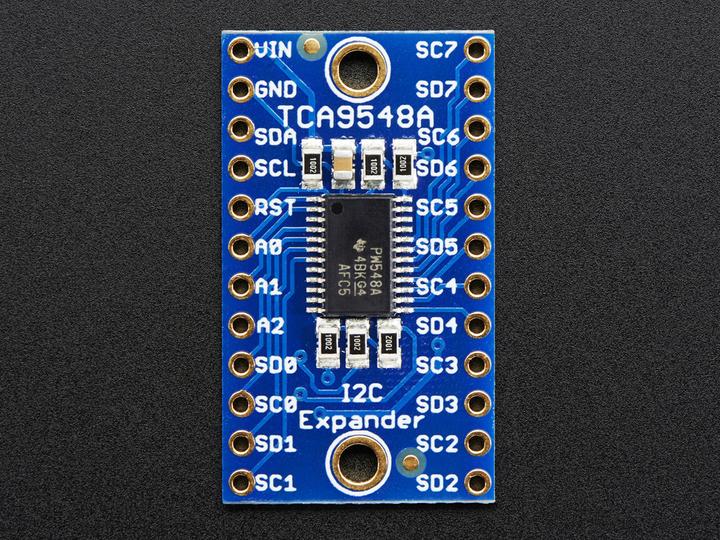

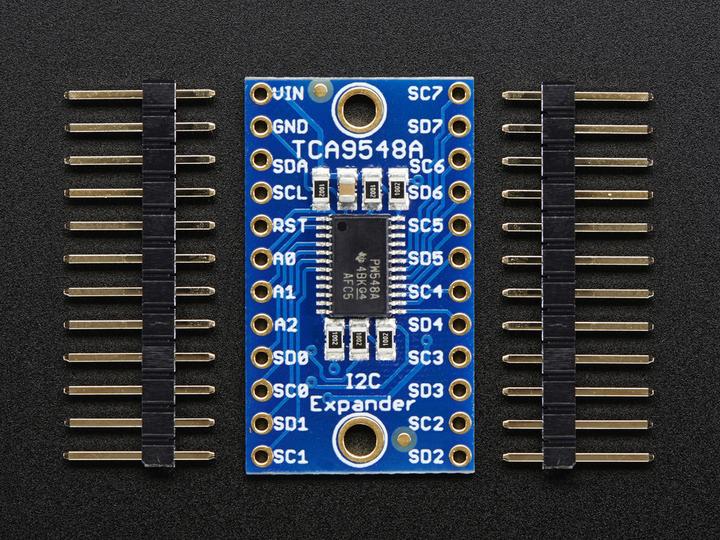

Wie bei allen Adafruit-Ausbrüchen haben wir diesen netten Chip auf ein Breakout-Board für Sie gebracht, damit Sie ihn auf einem Breadboard mit Kondensatoren und Pull-ups sowie Pulldowns verwenden können, um die Nutzung zu einem Kinderspiel zu machen. Einige Kopfzeilen sind erforderlich, und einmal eingelötet, können Sie es in eine lötfreie Platine stecken. Der Chip selbst ist 3V- und 5V-kompatibel, sodass Sie ihn mit jedem Logikpegel verwenden können.

Technische Einzelheiten:

• Gewicht: 1,8 g
• Wählbare I2C-Adresse: 0x70-0x77.
