Adafruit 1.8" 18-Bit Color TFT LCD mit microSD Breakout ST

Dieses süsse LCD Breakout ist die beste Variante, um ein kleines, farbiges und helles Display an Ihr Projekt zu hängen. Durch 4-wire SPI und eigenem Framebuffer kann es an diversen Mikroprozessoren verwendet werden - auch an solchen mit wenig Memory und nur wenigen Pins.

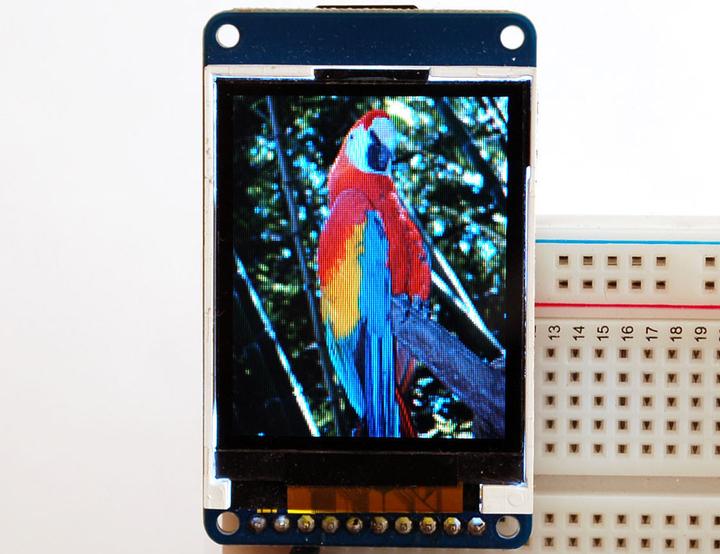

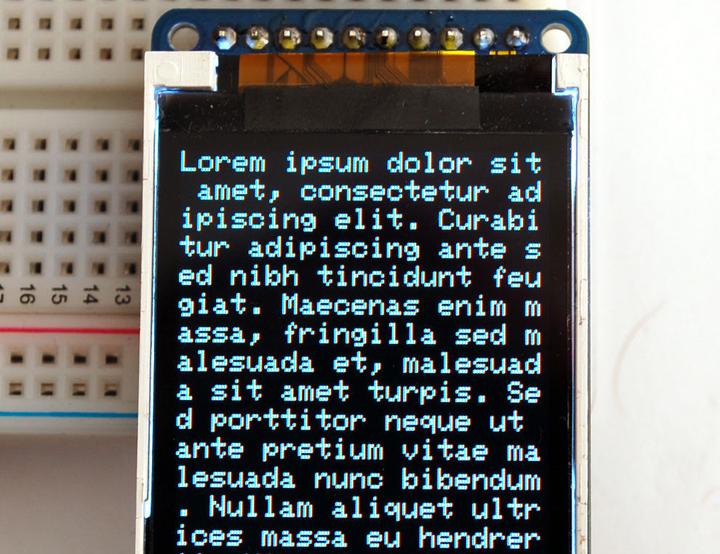

Das 1.8" Display besitzt eine Auflösung von 128x160 Pixel und ist ein richtiges TFT-Display (kein CSTN!). Der TFT-Treiber IC (ST7735R) kann volle 18 Bit (262.144 Farben) darstellen. Und keine Angst: Wir liefern dieses LCD immer mit dem gleichen Treiber IC aus - somit sind keine Codeanpassungen nötig.

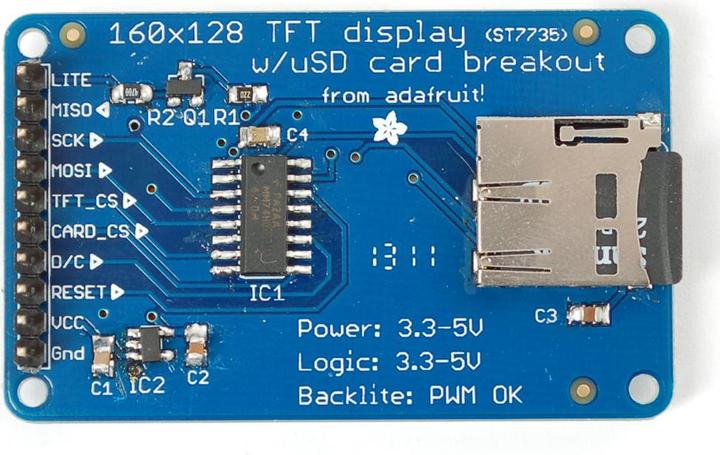

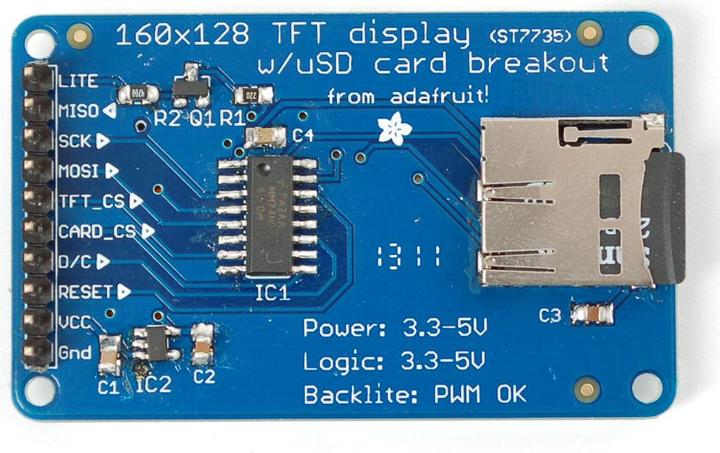

Mit dabei auf dem Breakout ist ein 3.3/5V Level Shifter, damit es mit 3.3V und 5V betrieben werden kann. Der noch zur Verfügung stehende Platz wird mit einem microSD-Kartenhalter ausgefüllt, damit z.B. Bitmaps von einer FAT16/FAT32 formatierten microSD-Karte gelesen werden können.

Spezifikationen:

• 1.8" LCD TFT Display
• Auflösung 128x160 Pixel, 18-bit (262.144) Farben
• ST7735R Controller mit integriertem Video RAM Buffer (jedes Pixel einzeln adressierbar)
• 4 oder 5 wire SPI digitales Interface
• Eingebauter microSD Slot - benutzt 2 weitere digitale Pins
• 5V und 3.3V kompatibel
• Onboard 3.3V @ 150mA LDO Regulator
• 2 LED Backlight, via Transistor verbunden, deshalb kann das Backlight via PWM gedimmt werden
• 1x10 Header, passt auch aufs Breadboard
• 4 Bohrlöcher an den Ecken
• Grösse: 34mm x 56mm x 6.5mm.
