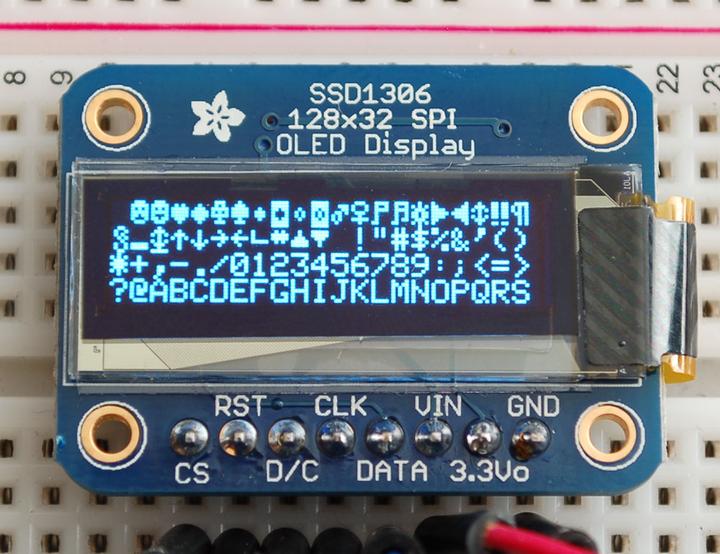

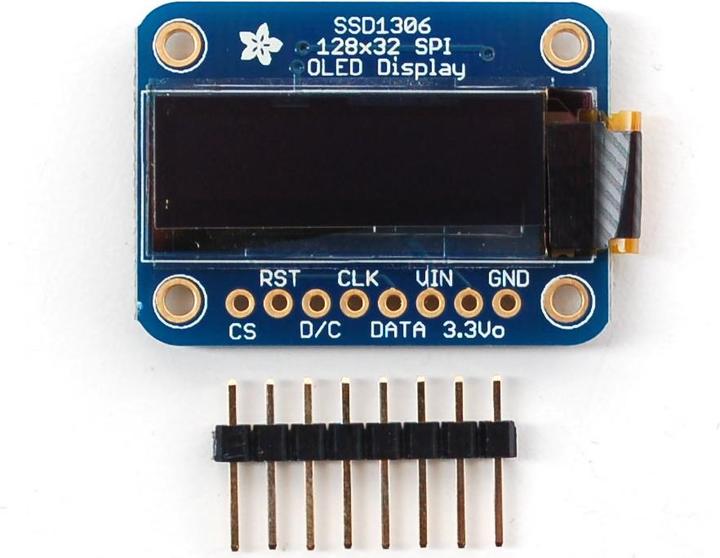

Adafruit 128x32 OLED Grafisches Display Mono

Die OLED-Displays sind eher klein (ca. 1" Diagonale), aber sehr gut lesbar und kontrastreich. Unser Display verfügt über eine Auflösung von 128x32, wobei jedes Pixel durch den Controller-Chip einzeln ansprechbar ist. Da das Display selbstleuchtend ist, wird kein Backlight benötigt, was den Stromverbrauch des Displays auf ca. 20 mA reduziert.

Der Treiber-IC SSD1306 wird mit SPI angesprochen und benötigt somit 4 bzw. 5 Pins.

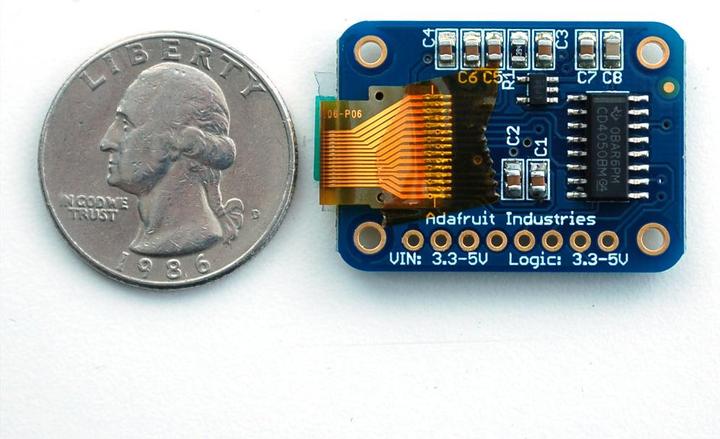

Das Display ist auf eine Betriebsspannung von 3.3 V ausgelegt. Wir haben deshalb einen 3.3 V Regler sowie einen Levelshifter direkt auf das Board integriert, sodass das OLED mit 3.3 V oder 5 V betrieben werden kann.

Grösse:

• PCB: 32 mm x 23 mm
• Display: 25 mm x 7 mm
• Dicke: 4 mm

Display Details:

• Diagonale Grösse: 0.91"
• Auflösung: 128 x 32, monochrom (weiss)
• Modulgrösse (mm): 46.30 x 11.50 x 1.45
• Panelgrösse (mm): 30.00 x 11.50 x 1.45
• Aktiver Bereich (mm): 22.384 x 5.584
• Pixel Pitch (mm): 0.175 x 0.175
• Pixelgrösse (mm): 0.159 x 0.159
• Duty: 1/32
• Helligkeit (cd/m²): 150 (typ) @ 7.25 V
• Interface: 4-wire SPI.
