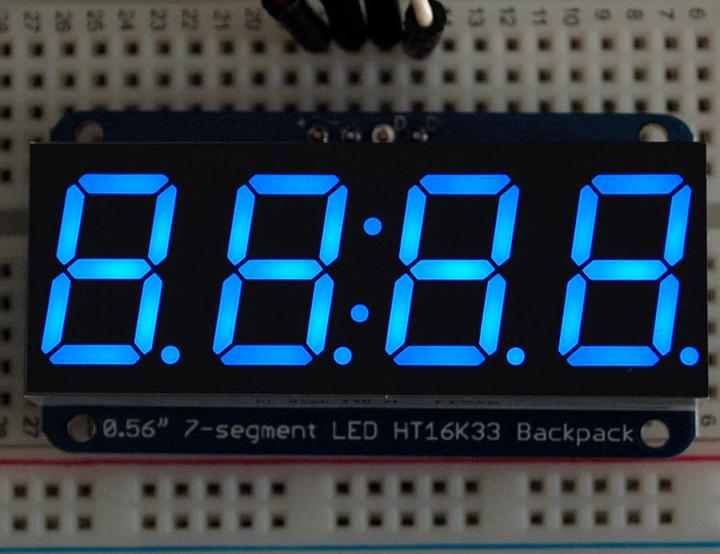

Adafruit 0.56" 4-Digit 7-Segment w/I2C Blau

Was ist besser als eine einzelne LED? Viele LEDs! Eine lustige Art und Weise, eine
kleine Anzeige ist eine 4-stellige 7-Segment-Anzeige zu verwenden. Matrizen wie
Diese sind 'gemultiplext' - um also alle Sieben-Segment-LEDs zu steuern, müssen Sie
brauchen 14 Stifte. Das sind eine Menge Stifte. Hier bei Adafruit spüren wir Ihre
Schmerz! Wäre es schließlich nicht großartig, wenn man eine Matrix kontrollieren könnte
ohne tonnenweise Verkabelung? Das ist der Ort, an dem diese bezaubernde LED-Matrix
Die Rucksäcke kommen rein.

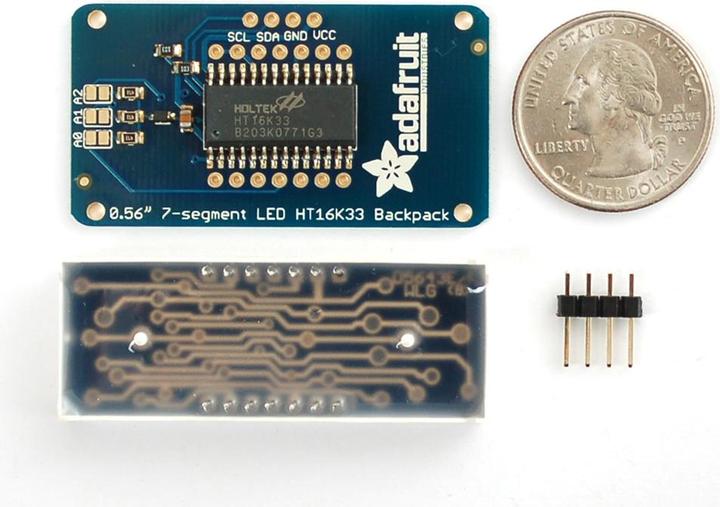

Die Matrizen verwenden einen Treiberchip, der die ganze schwere Arbeit für
Sie: Sie haben eine eingebaute Uhr, so dass sie die Anzeige multiplexen. Sie
verwenden Konstantstromtreiber für ultrahelle, konsistente Farben (die
Die obigen Bilder werden in der dunkelsten Einstellung fotografiert, um zu vermeiden
Überlastung unserer Kamera!), 1/16-Schritt-Abdunkelung der Anzeige, alles über eine einfache
I2C-Schnittstelle. Die Rucksäcke werden mit Adressauswahl-Steckbrücken geliefert, so dass
Sie können bis zu acht 7-Segmente an einen einzigen I2C-Bus anschließen (2 IO-Pins
nur!).

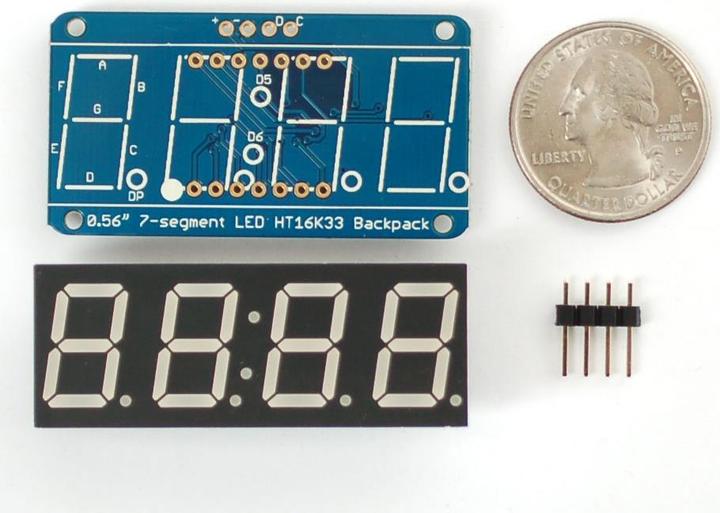

Das Produktkit ist im Lieferumfang enthalten:

* Ein vollständig getesteter und montierter LED-Rucksack
* Ultrahelles 4-stelliges 0,56" großes rotes Siebensegmentdisplay, blau
* 4-polige Stiftleiste

Ein bisschen Löten ist erforderlich, um die Matrix auf dem Rucksack zu befestigen.
aber es ist sehr einfach zu machen und dauert nur etwa 5 Minuten.

Natürlich haben wir in der klassischen Adafruit-Mode auch eine detaillierte
Tutorial, das Ihnen zeigt, wie man lötet, verdrahtet und die Anzeige [1]steuert.
Wir haben sogar eine sehr schöne Bibliothek für die Rucksäcke geschrieben, so dass Sie
die in weniger als einer halben Stunde laufen, Bilder auf der Matrix anzeigen oder
Zahlen auf dem 7-Segment [2]. Wenn Sie Matrixanzeigen im Auge behalten haben
aber wegen der Komplexität zögerte, ist dies die Lösung, die Sie
gesucht!
