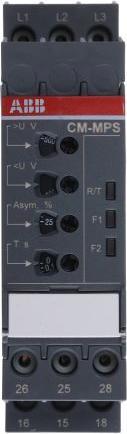

ABB Three Phase Monitoring Relay 300-500 Vac

Überwachungsanwendungen: Phase, Spannung
Versorgungsspannung: 300 bis 500 V AC
Kontaktanordnung: 2-poliger Umschalter
Spannungsempfindlichkeit: Überspannung, Unterspannung
Elektrische Phasen: 3
Spannungsmessbereich: 300 bis 500 V AC
Empfindlichkeit der Phase: Phasenasymmetrie, Phasenausfall, Phasenfolge
Verzögerungszeit: 0,1 bis 30 s, 0 s
Frequenzabtastungsbereich: 45 bis 65 Hz
Spannung erfasst min.: 300 V AC

CM-MP x3 multifunktionale dreiphasige Überwachungsrelais. Der CM-MPS.x3 ist ein multifunktionales Überwachungsrelais für dreiphasige Netzleitungen. Es überwacht die Phasenparameter Phasenfolge, Phasenausfall, Über- und Unterspannung sowie Phasenasymmetrie. CM-MPS.23 überwacht auch Neutral auf Unterbrechung. Die Schwellenwerte für Über- und Unterspannung sowie die Phasenasymmetrie sind verstellbar. CM-MPS.23 ist auch geeignet zur Überwachung einphasiger Netzleitungen. Dafür müssen alle drei externen Leiter (L1, L2, L3) überbrückt und als ein Einzelleiter verbunden werden. Phasenfolgeüberwachung muss deaktiviert sein und der Schwellenwert für Phasenasymmetrie muss auf das Maximum (25 %) eingestellt werden.

Überwachung von dreiphasigen Netzleitungen auf Phasenfolge (kann ausgeschaltet werden), Phasenausfall, Über- und Unterspannung sowie Phasenasymmetrie. Automatische Phasenfolgenkorrektur konfigurierbar. Unterbrochene Überwachung von Neutral möglich mit CM-MPS.23. CM-MPS.23 kann auch verwendet werden, um einphasige Netzleitungen zu überwachen. Kann für Netzleitungen mit einer Frequenz von 45 bis 440 Hz verwendet werden. Schwellenwerte für Phasenasymmetrie, Über- und Unterspannung sind als Absolutwerte verstellbar. Auslösungsverzögerung kann eingestellt oder mittels einer logarithmischen Skala ausgeschaltet werden. Einschaltverzögerte oder ausschaltverzögerte Auslösungsverzögerung auswählbar. Versorgung über den Messkreis. Echt-Effektivwert-Messprinzip. 1x2 oder 2x1 Wechslerkontakt (einpoliger Umschalter) konfigurierbar. 3 LEDs für Statusanzeige.
