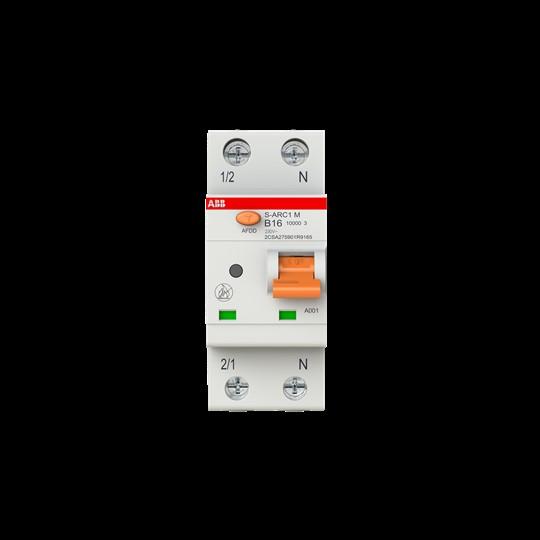

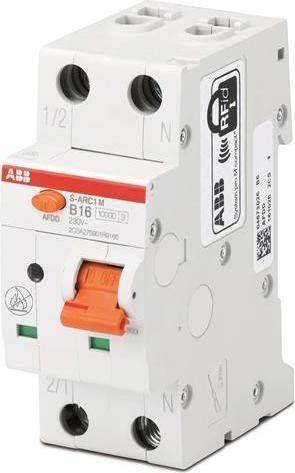

ABB S-ARC1 M B16

Fehlerlichtbogen-Schutzeinrichtung (AFDD) mit Sicherungsautomat (MCB) nach IEC/EN 62606 (VDE 0665-10) und IEC/EN 60898-1 (VDE 0641-11) bieten Schutz vor seriellen und parallelen Fehlerlichtbögen, Schutz vor Überstrom (Überlast oder Kurzschluss), Schutz vor Überspannung (nur für AFDD intern) und Schutz vor elektrisch gezündeten Bränden gemäss DIN VDE 0100-420. Verpflichtende Einsatzgebiete nach der DIN VDE 01000 sind in einphasigen Wechselspannungssystemen mit In = 16 A in Schlaf- oder Aufenthaltsräumen von Heimen und Tageseinrichtungen für Kinder, behinderte bzw. alte Menschen oder von barrierefreien Wohnungen sowie in Räumen oder Orten mit Feuerrisiko (mit besonderem Brandrisiko, feuergefährdete Betriebsstätten), überwiegend/hauptsächlich aus brennbaren Baustoffen. Die Gefährdung unersetzbarer Güter - Kulturgüter mit besonders hohem Wert und in einphasigen Endstromkreisen, die elektrische Betriebsmittel in den angesprochenen Bereichen versorgen oder diese Bereiche durchqueren, ist ebenfalls zu beachten. Empfohlen ist der Einsatz von AFDDs in Räumen mit Schlafmöglichkeiten, Räumen oder Orten mit feuerverbreitender Struktur und Endstromkreisen mit hoher Anschlussleistung. Allgemein wird der AFDD auch zur Erhöhung des Brandschutzes vor elektrisch gezündeten Bränden empfohlen. LED-Indikator, um die Ursache der Auslösung zu identifizieren. Einspeisung von oben oder unten beliebig, Querverdrahtung zu FI-Schutzschaltern im hinteren Klemmenbereich möglich. Zubehör des Systems pro M compact® anbaubar. Bemessungsschaltvermögen nach IEC/EN 60898-1 Icn=6kA. AFDD+MCB S-ARC1 ist 1-polig geschützt (LS), 2-polig schaltend.
