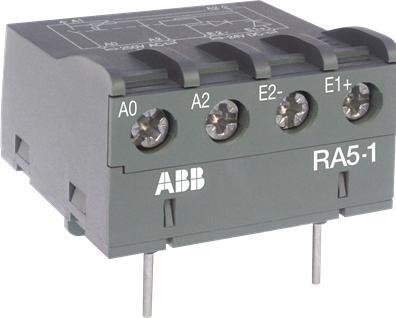

ABB RA5-1

Der RA5-1 ist ein Schnittstellenrelais, das entwickelt wurde, um 24 V DC-Signale von SPS oder anderen Quellen mit geringer Ausgangsleistung zu empfangen und diese mit ausreichender Leistung wiederherzustellen, um die Spulen der entsprechenden Kontaktoren zu betreiben. Das RA5-1 Schnittstellenrelais besteht aus einem Miniatur-Elektromechanikrelais, das mit einem Öffnerkontakt und einer Niedrigverbrauchs-24 V DC-Spule ausgestattet ist. Die Spule des Schnittstellenrelais wird von der SPS gesteuert, während der Öffnerkontakt das Schalten des Leistungskontaktors gewährleistet. Das Schalten der Spule kann Überspannungen verursachen, die elektronische Geräte, Isolatoren und allgemein die Lebensdauer von Komponenten negativ beeinflussen. Der RA5-1 ist mit Überspannungsschutzvorrichtungen ausgestattet: an der 24 V DC-Spule des Relais über eine Diode und an der Spule des Leistungskontaktors über einen Varistor. Darüber hinaus ist der RA5-1 durch eine zwischen den Eingangsanschlüssen E1 und E2 eingesetzte Diode gegen eine Umkehrung der Relaispole geschützt.
