ABB Motorschutzschalter

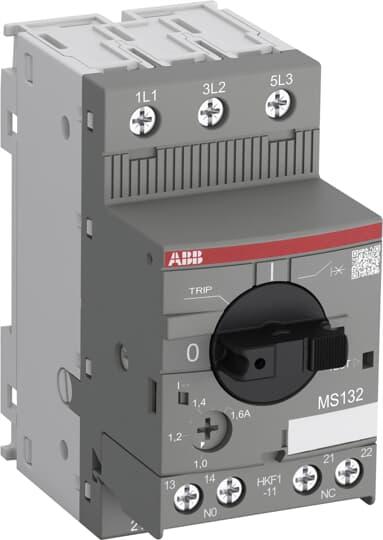

ABB Stotz S&J Motorschutzschalter MS132-4.0-HKF1-11

Hersteller: ABB Stotz S&J
Bezeichnung: Motorschutzschalter
Typ: MS132-4.0-HKF1-11
Überlastauslöser Stromeinstellung: 2,5..4 A
Einstellbereich des unverzögerten Kurzschlussauslösers: 50 A
Mit thermischem Schutz: ja
Phasenausfallempfindlich: ja
Auslösetechnik: thermomagnetisch
Bemessungsbetriebsspannung: 250..690 V
Bemessungsdauerstrom Iu: 4 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 1,5 kW
Anschlussart Hauptstromkreis: Schraubanschluss
Ausführung des Betätigungselements: Drehknopf
Gerätebauart: Komplettgerät im Gehäuse
Mit integriertem Hilfsschalter: ja
Mit integriertem Unterspannungsauslöser: nein
Polzahl: 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 100 kA
Schutzart (IP): IP20
Höhe: 90 mm
Breite: 45 mm
Tiefe: 86,75 mm

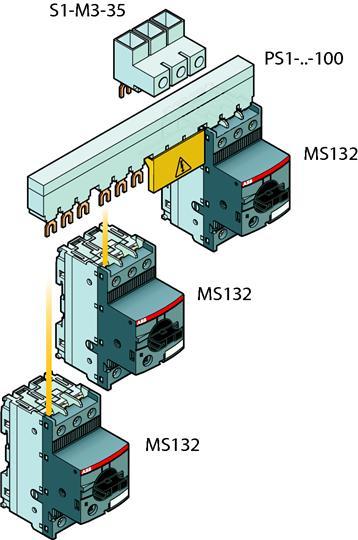

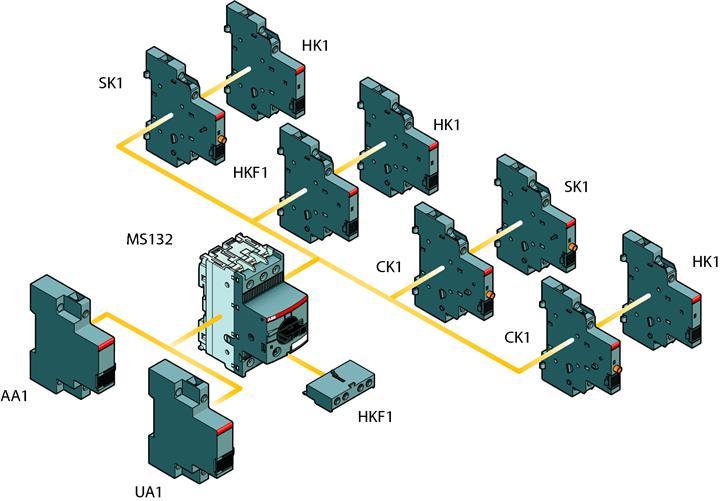

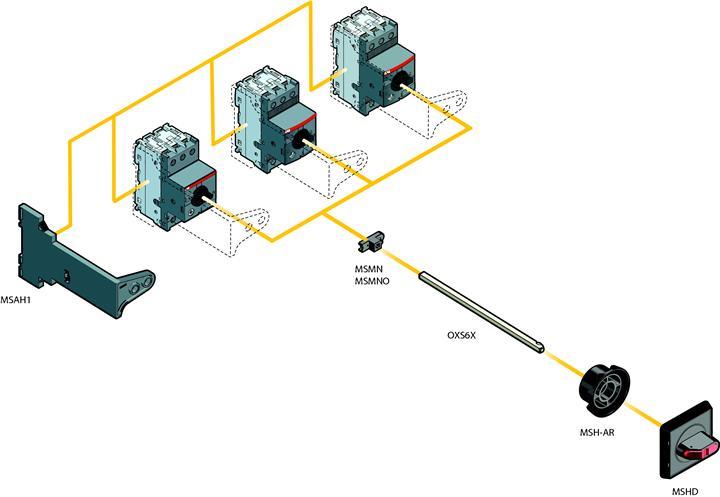

Der Motorschutzschalter MS132 mit thermischem und elektromagnetischem Schutz steht für die kompakte und leistungsstarke Baureihe mit hohem Kurzschlussausschaltvermögen für den Motorschutz bis 15 kW (400 V) mit einer Modulbreite von 45 mm. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/TRIP/0. Darüber hinaus verfügt der MS132 über eine Kurzschlussanzeige. Der Drehgriff ist mit Hilfe eines Vorhängeschlosses in 0-Position direkt verriegelbar. Hilfs-, Signal- und Kurzschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser können ohne Werkzeug angebaut werden. MS132-HKF1-11 verfügt über einen frontseitig montierten Hilfsschalter mit 1S-/1Ö-Kontakten. 3-Phasen-Schienen für 65 A bzw. für 100 A und Einspeiseblöcke für 25 mm² bzw. 35 mm² erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Schutzgehäuse sowie Zubehör für Schaltschrank- und Türeinbau ergänzen das Sortiment. Atex-Zertifizierung erlaubt den Schutz von Motoren im Ex-Bereich, UL-Zulassung als selbstgeschützter Kombination-Motorschutzschalter.
