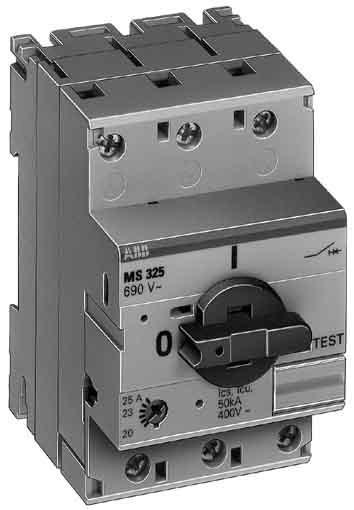

ABB Motorschutzschalter MS 325-1.6

ABB Stotz S&J Motorschutzschalter MS 325-1,6

Hersteller: ABB Stotz S&J
Bezeichnung: Motorschutzschalter
Typ: MS 325-1,6
Überlastauslöser Stromeinstellung: 1..1,6 A
Einstellbereich des unverzögerten Kurzschlussauslösers: 18,4..184 A
Mit thermischem Schutz: ja
Phasenausfallempfindlich: ja
Auslösetechnik: thermomagnetisch
Bemessungsbetriebsspannung: 440..690 V
Bemessungsdauerstrom Iu: 1,6 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 0,55 kW
Anschlussart Hauptstromkreis: Schraubanschluss
Ausführung des Betätigungselements: Drehknopf
Gerätebauart: Komplettgerät im Gehäuse
Mit integriertem Hilfsschalter: nein
Mit integriertem Unterspannungsauslöser: nein
Polzahl: 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 100 kA
Schutzart (IP): IP20
Höhe: 87,5 mm
Breite: 54 mm
Tiefe: 75,5 mm

Der Motorschutzschalter MS325 mit thermischem und elektromagnetischem Schutz steht für die leistungsstarke Baureihe für den Motorschutz bis 12,5 kW (400 V) mit einer Modulbreite von 54 mm im Installationsdesign. Das temperaturkompensierte Gerät hat eine Drehgriffbedienung mit einer klaren Schaltstellungsanzeige I/0. Der Drehgriff ist mit Hilfe einer Abschliessvorrichtung in 0-Position verriegelbar. Anbaubare Zubehörteile sind Hilfs-, Signal- und Kurzschlussmeldekontakte sowie Unterspannungs- und Arbeitsstromauslöser. 3-Phasen-Schienen und Einspeiseblöcke erlauben die gemeinsame Einspeisung mehrerer Motorschutzschalter. Durch seine Bauform und das Installationsdesign ist der MS325 besonders geeignet für den Verteilereinbau und für den Einsatz mit dem ABB Stecksockelinstallationssystem SMISSLINE.
