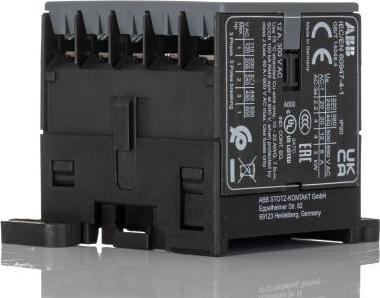

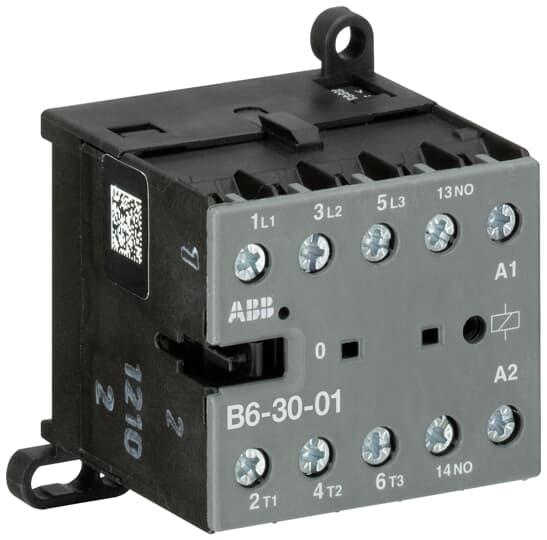

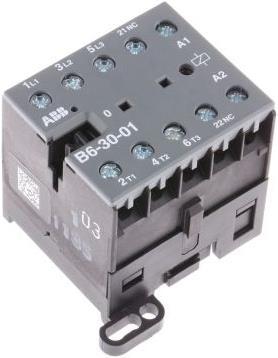

ABB Motorschütz AC3 4kW 1Ö 230V

ABB Stotz S&J Schütz B6-30-01-80

Hersteller: ABB Stotz S&J
Bezeichnung: Schütz 220-240V
Typ: B6-30-01-80
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 220..240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 220 V
Bemessungssteuerspeisespannung Us bei DC: 220..240 V
Spannungsart zur Betätigung: AC
Anzahl der Schliesser als Hauptkontakte: 3
Anschlussart Hauptstromkreis: Schraubanschluss
Betriebsspannung bei AC 50 Hz: 220..690 V
Betriebsspannung bei AC 60 Hz: 220..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 20 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Bemessungsbetriebsleistung NEMA: 1,4914 kW
Anzahl der Hilfskontakte als Öffner: 1
Geeignet für Reiheneinbau: nein
Breite: 52,5 mm
Höhe: 57,5 mm
Tiefe: 46,7 mm

ABB Stotz S&J Schütz B6-30-01-80: weitere Details

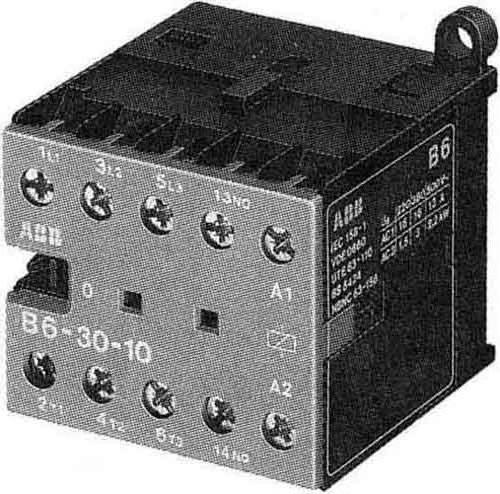

Kleinschütze B/BC 6 und B/BC 7 von 4 und 5,5 kW AC-3 (400 V) stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Dadurch und durch vielfältige Kontakt- und Spulenvarianten bietet sich eine sehr breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Mit ihrer AC- oder DC-Ansteuerung schalten sie Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind Löschglieder sowie seitlich oder frontseitig aufsteckbare 2-polige Hilfsschalter.
