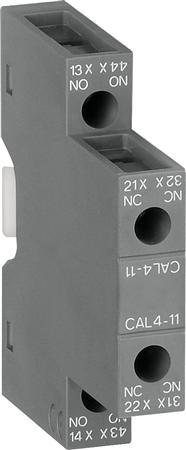

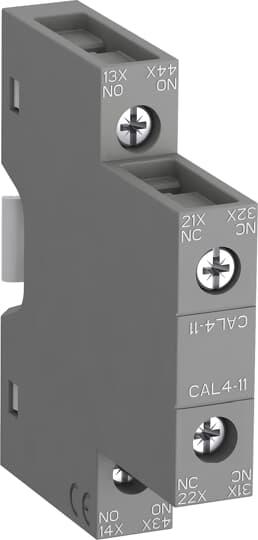

ABB Hilfsschalterblock CAL4-11

ABB Stotz S&J Hilfsschalterblock CAL4-11

Hersteller: ABB Stotz S&J
Bezeichnung: Hilfsschalterblock
Typ: CAL4-11
Anzahl der Kontakte als Schliesser: 1
Anzahl der Kontakte als Öffner: 1
Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 4 A
Ausführung des elektrischen Anschlusses: Schraubanschluss
Ausführung: aufsteckbar
Montageart: Seitenanbau
Fassung: ohne

Die Hilfskontaktblöcke werden bei der Schaltung von Hilfsstromkreisen und Steuerstromkreisen in Standardindustrieumgebungen eingesetzt.

Typen von Hilfskontaktblöcken für frontseitige Montage:

• CA4: 1 oder 4-poliger Block mit Sofort-Schliesser- und Öffnerkontakten
• CC4: 1-poliger Block mit voreilendem Schliesser und nacheilendem Öffner
• CAT4: 2-poliger Block mit 1 Sofort-Schliesser- und 1 Öffnerkontakt und Anschluss für A1 / A2 Spulenklemmen vorn.

Wählen Sie die Art der 4-poligen CA4-..E, CA4-..M, CA4-..U oder CA4-..N Hilfskontaktblöcke für den jeweiligen Schütz- oder Hilfsschütztyp anhand der Standardanforderungen (siehe Kennzeichnung und Lage der Anschlussklemmen).

Typen von Hilfskontaktblöcken für seitliche Montage:

• CAL4: 2-poliger Block mit Sofort-Schliesser- und Öffnerkontakten. Zum Anbau auf der rechten bzw. linken Seite des Schützes.

Die Hilfskontaktblöcke mit im Lieferzustand offenen Schraubklemmen sind gegen versehentliches Berühren geschützt und verfügen über die entsprechende Funktionskennzeichnung.
