ABB Hauptsicherungsautomat

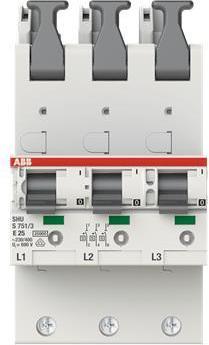

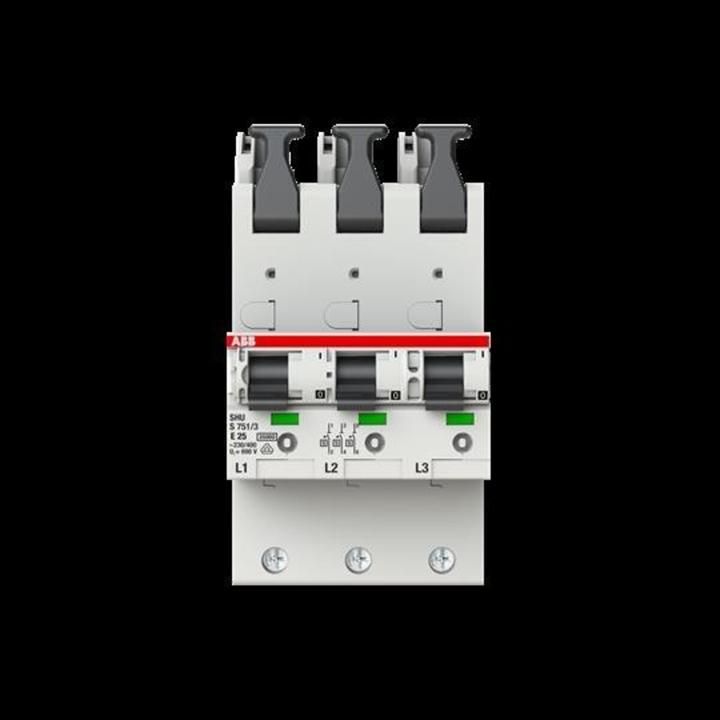

ABB Stotz S&J Hauptsicherungsautomat S751/3-E25

Hersteller: ABB Stotz S&J
Bezeichnung: Hauptsicherungsautomat mit Schienenadapter
Typ: S751/3-E25
Auslösecharakteristik: E
Polzahl: 3
Bemessungsstrom: 25 A
Bemessungsspannung: 400 V
Bemessungsisolationsspannung Ui: 690 V
Bemessungsabschaltvermögen: 25 kA
Mitschaltender Neutralleiter: nein
Frequenz: 50 Hz
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Bemessungsstossspannungsfestigkeit: 6 kV
Montageart: DIN-Schiene
Schutzart (IP): IP40
Baugrösse (nach DIN 43880): 6

Die selektiven Hauptsicherungsautomaten der Baureihe S750 sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert, laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäss der TAB der Netzbetreiber sowie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion.

Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Die Baureihe S750 ist zur direkten Montage auf ein 4- oder 5-poliges Sammelschienensystem 40 mm (12 mm x 5/10 mm) vorgesehen. Unabhängig von der Nennstromstärke des S750 kann über die untere Klemme direkt mit bis zu 50 mm² und maximal 100 A auf das Sammelschienensystem eingespeist werden. Geräte der S750-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstromversorgung ermöglicht. Der integrierte Sperrschieber verriegelt in Ein- oder Aus-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden.
