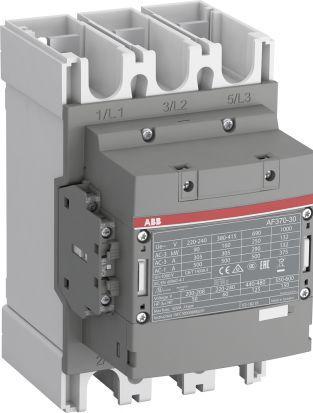

ABB 3 Pole 370A 100-250V50/60HZ-DC Contactor

Bereich = AF Range
Serie = AF37
Anzahl der Pole = 3
Spulenspannung = 230 V ac
Kontaktnennstrom = 600 A
Kontaktnennspannung = 690 V ac
Kontakt-Anzahl und -Position = 3-polig
Kontakt-Konfiguration = 3 Schließer
Anzahl der Hilfskontakte = 2
Leistung = 200 kW
Anschlusstyp = Flach
Breite = 225mm
Betriebstemperatur max. = +70°C

IEC 60947-1 / 60947-4-7 und EN 60947-1 / 60947-4-1. Schütze der Serie NF, 3-polig. AF-Schütze sind AC/DC-betrieben Die Schütze AF09-AF38 verfügen über eine elektronische Spulenschnittstelle für einen breiten Steuerspannungsbereich Ucmin - Ucmax. Lediglich vier Spulen decken die Steuerspannungen von 24 → 500 V ac oder 20 → 500 V dc ab. AF.Z-Schütze mit einer Z-Spule ermöglichen die direkte Steuerung über einen SPS-Ausgang mit 24 V dc, 500 mA und sorgen für eine niedrigere Leistungsaufnahme der Haltespule. AF.Z-Schütze halten kurzen Absenkungen und Unterbrechungen der Spannung stand (gemäß SEMI F47-0706) AF40-AF96 Schütze werden hauptsächlich für die Steuerung von 3-phasigen Motoren und Leistungsstromkreisen bis zu 690 V ac und 220 V dc eingesetzt. Diese Schütze haben ein Blockdesign mit 3 Hauptpolen. AF116-AF140 Schütze werden hauptsächlich für die Steuerung von 3-phasigen Motoren und Leistungsstromkreisen bis zu 690 V ac, der AF146 bis zu 1000 V ac eingesetzt. AF190-AF370 Schütze werden hauptsächlich für die Steuerung von 3-phasigen Motoren und Leistungsstromkreisen bis zu 1000 V ac. Diese Schütze haben ein Blockdesign mit 3 Hauptpolen. AF-Schütze verfügen über einen integrierten Überspannungsschutz und benötigen keinen zusätzlichen Überspannungsschutz.
