ABB 3-Phasenüberwachungsrelais

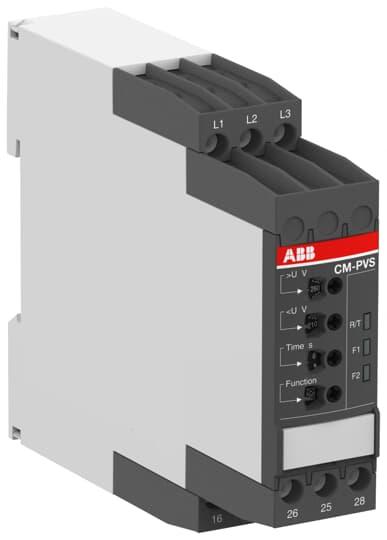

ABB Stotz S&J 3-Phasenüberwachungsrelais CM-PVS.41P

Hersteller: ABB Stotz S&J
Bezeichnung: 3-Phasenüberwachungsrelais 2W 30s, 3x300-500VAC
Typ: CM-PVS.41P
Ausführung des elektrischen Anschlusses: Federzuganschluss
Mit abnehmbaren Klemmen: nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 300..500 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 300..500 V
Spannungsart zur Betätigung: AC
Funktion Phasenfolgeüberwachung: ja
Funktion Phasenausfallerkennung: ja
Funktion Unterspannungserkennung: ja
Funktion Überspannungserkennung: ja
Funktion Asymmetrieerkennung: nein
Spannungsmessbereich: 300..500 V
Min. einstellbare Ansprechverzögerungszeit: 0,2 s
Max. zulässige Ansprechverzögerungszeit: 0,2 s
Min. einstellbare Rückfallverzögerungszeit: 0,1 s
Max. zulässige Rückfallverzögerungszeit: 30 s
Anzahl der Kontakte als Wechsler: 2
Breite: 22,5 mm
Höhe: 85,6 mm
Tiefe: 103,7 mm

Mit den Dreiphasenüberwachungsrelais der CM Reihe kann eine zuverlässige und kontinuierliche Überwachung eines Dreiphasennetzes, den störungsfreien und wirtschaftlichen Betrieb von Maschinen und Anlagen garantiert werden. Die Dreiphasenüberwachungsrelais der CM Reihe überwachen je nach Bedarf die Phasenspannungen, die Phasenfolge, die Phasenasymmetrie, das Vorhandensein aller Phasen sowie den Neutralleiter.
