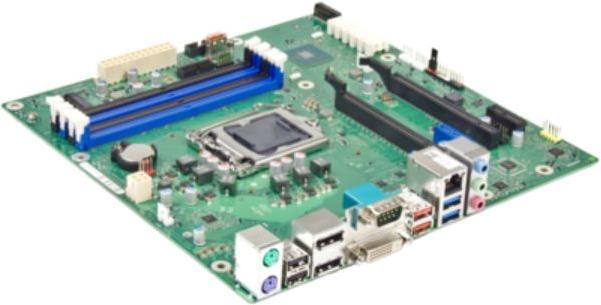

Fujitsu D3644-B MB C246
LGA 1151, Intel C246, mATX
Frage zu Fujitsu D3644-B MB C246
Hallo, kann mir bitte jemand mit der Frontpanelbelegung des Fujitsu D3644- B Boards weiterhelfen? Im Manual steht nichts, weder die Farben (die habe ich im Netz gefunden) noch etwas über die +/- Belegungen , diese fehlen mir noch. Danke
Welche Farben? Der Kabel?
Die +/- Bezeichnung ist gegeben durch die Dioden Symbole + jeweils ganz aussen (Pin 1 u. 2)
Power und Reset spielt keine Rolle, einfach jeweils mit dem daneben liegenden Pin verbinden.
Hoffe das hilft, ansonsten bitte nochmals genauer Beschreiben.
Die Pin Belegung im Manual ist wirklich nicht Dummy tauglich (nicht persönlich nehmen, ist nur eine Feststellung).
ftp://ftp.kontron.com/Products/Motherboards/Industrial/D364x-S/Documentation/Manual_D364x.pdf
