WaveShare UPS Modul für Raspberry Pi Pico, Uninterruptible Power Supply

Das Pico-UPS-A ist ein dediziertes UPS (Uninterruptible Power Supply)-Modul, das für den Raspberry Pi Pico entwickelt wurde. Es enthält ein Li-Ionen-Akku-Schaltladegerät mit Power Path Management und einen Spannungs-/Stromüberwachungs-Chip, der die Überwachung des Akku-Betriebsstatus über den I2C-Bus ermöglicht.

• Standard Raspberry Pi Pico Header, unterstützt Raspberry Pi Pico Serie Boards
• Integriertes Li-Ionen-Akku-Schaltladegerät mit dynamischem Power Path Management für eine stabilere Stromversorgung
• I2C-Bus-Kommunikation zur Überwachung der Batteriespannung, des Stroms, der Leistung und der Restkapazität in Echtzeit
• Multi-Batterieschutzschaltungen: Überladungs-/Entladungsschutz, Überstromschutz, Kurzschlussschutz und Umkehrschutz, zusammen mit der Ausgleichsladefunktion, sicherer und stabiler
• Eigene Ladeanzeige, Stromanzeige und Batteriewarnanzeige zur Überprüfung, ob die Batterie richtig angeschlossen ist
• Kommt mit Entwicklungsressourcen und Handbuch (Raspberry Pi Pico C/C++ und MicroPython Beispiele)

Spezifikationen:

• Ladespannung: 5V
• Steuerbus: I2C
• Batterieunterstützung: 14500 Li-Ionen-Akku (nicht enthalten)
• Abmessungen: 60 × 21 mm
• Raspberry Pi Pico-Header-Kompatibilität: Onboard-Buchsenleiste zum direkten Anschluss an Raspberry Pi Pico

Raspberry Pi Pico und Li-Ionen-Akku sind nicht im Lieferumfang enthalten.

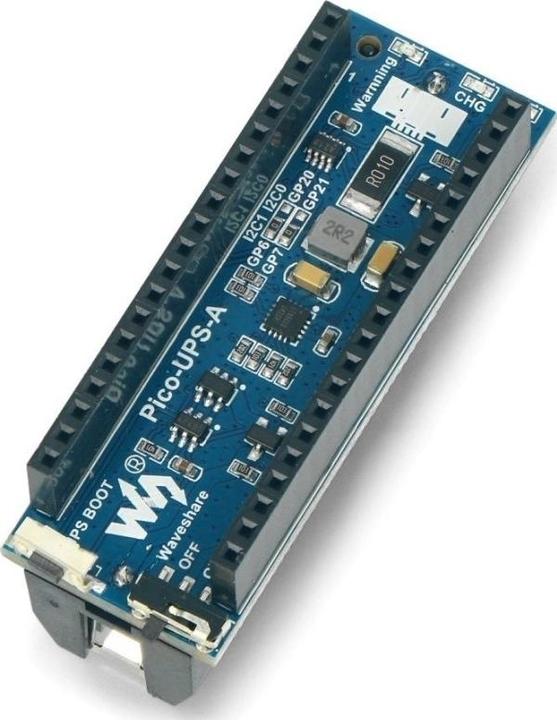

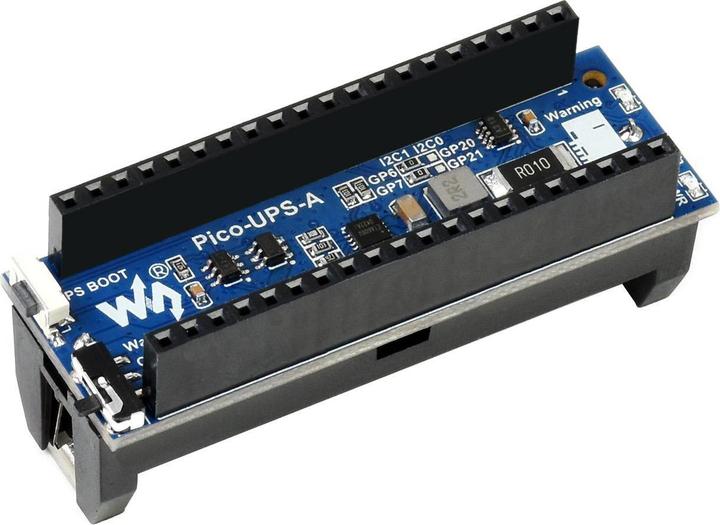

Was ist an Bord:

• ETA6003 Ladegerät-Chip
• INA219 Spannungs-/Stromüberwachungschip
• S8261 Li-Ionen-Akku-Schutz-Chip
• FS8205 Li-Ionen-Akku-Schutz-MOS
• AO3400 Verpolungssicherer MOS
• SI2305 Gegenstromverhinderungs-MOS

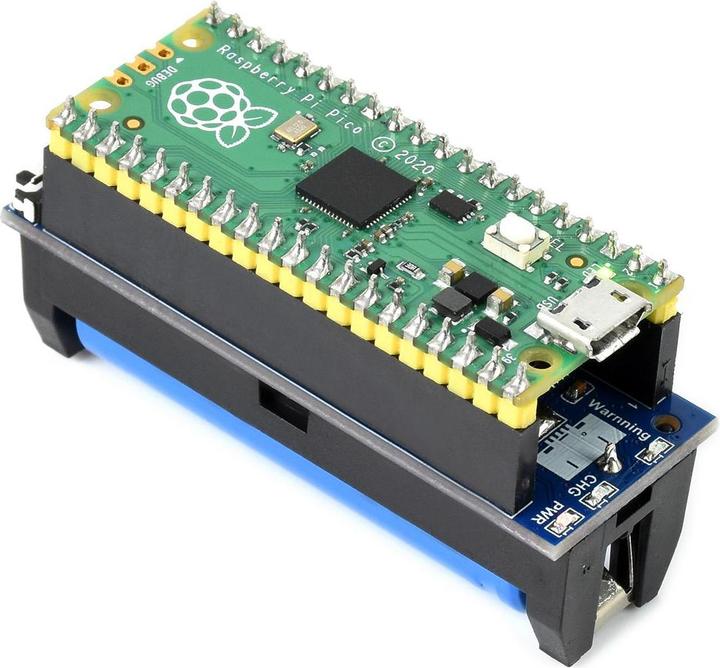

• Raspberry Pi Pico Header zum direkten Anschluss an Raspberry Pi Pico
• Power-Schalter
• Aktivierungsknopf aktiviert die Schutzschaltung nach einem Batteriewechsel

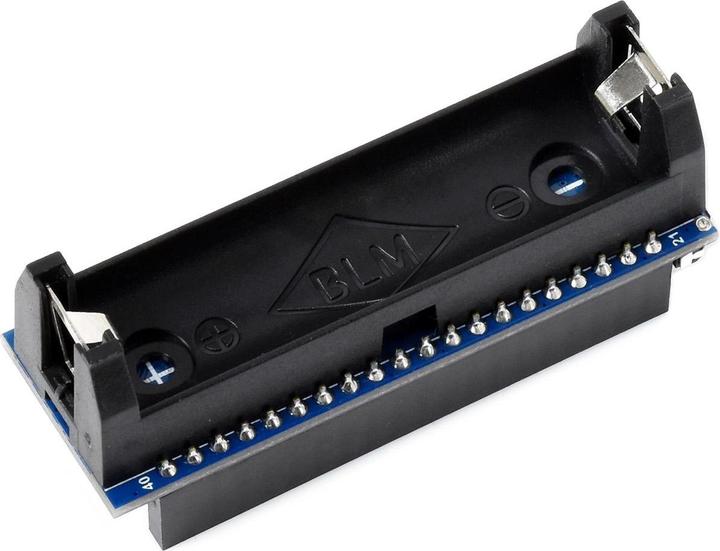

• 14500-Batteriehalter.
