Wandlerzähler

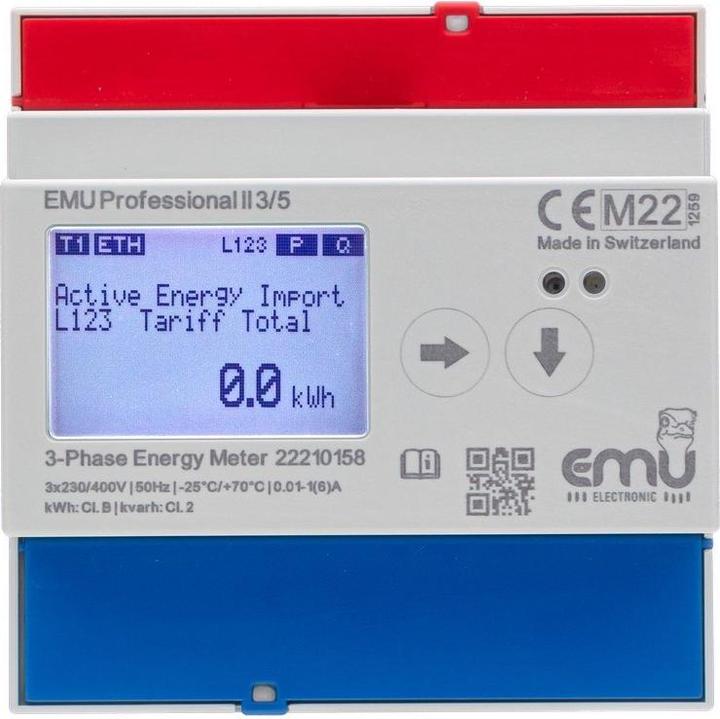

Zweirichtungs Messwandlerzähler mit M-Bus Schnittstelle, 3x230/400V, Stromwandler /5 und /1A. Das Wandlerverhältnis ist mehrmals via Tasten konfigurierbar. Genauigkeitsklasse B (1%), saldierend, MID B+D, ab Werk für Verrechnungszwecke. Das 38x28 mm grosse grafische LCD-Display erlaubt mit seiner LED-Hintergrundbeleuchtung das Ablesen und Einstellen von Parametern bei hervorragender Sichtbarkeit der Ziffern. Über berührungsempfindliche Bedientasten lassen sich Primär- sowie Sekundäradresse und Baudrate einstellen. Die M-Bus Belastung des EMU Professional II beträgt nur 1,5 mA, was einer Standardlast entspricht. Die S0-Impulsrate und Zeit ist via Tasten konfigurierbar (1/10/100/1000/10000 pro kWh).

Die M-Bus Schnittstelle ist nach EN13757-2, -3 (vormals EN1434-3) entwickelt. Der M-Bus Stromzähler EMU Professional II 3/5 M-Bus kommuniziert via M-Bus auf 300, 600, 1200, 2400, 4800 und 9600 Baud. Über berührungsempfindliche Bedientasten lassen sich Primär- sowie Sekundäradresse und Baudrate konfigurieren.

Funktionen im Überblick:

• Zweirichtungs Messwandlerzähler mit M-Bus Schnittstelle
• 3x230/400V
• Stromwandler /5 und /1A
• Stromwandlerverhältnis mehrmals konfigurierbar
• MID B+D, ab Werk für Verrechnungszwecke
• Genauigkeitsklasse B (1%)

Abrufbare Messwerte am Energiezähler:

• Wirkenergie Bezug (kWh) und Lieferung (kWh)
• Blindenergie Bezug (kvarh) und Lieferung (kvarh)
• Wirkleistung (kW)
• Blindleistung (kvar)
• Scheinleistung (kVA)
• Strom (A)
• Frequenz (Hz)
• Anzahl Spannungsausfälle

Konfiguration ab Werk:

• S0 Impulsausgang: 10 Impulse/120 ms
• Baudrate: 2400
• M-Bus Primäradresse: 000
• M-Bus Sekundäradresse: entspricht der Seriennummer, z.B. 23501234.
