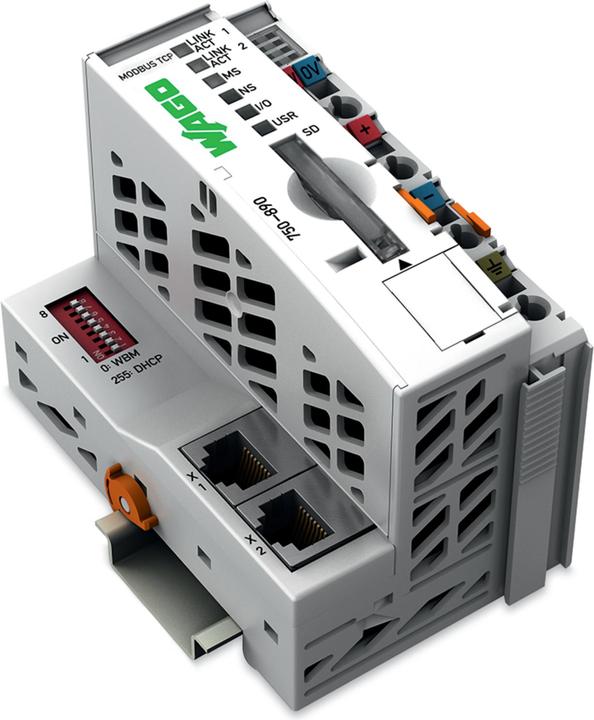

Wago Controller Modbus TCP

Controller Modbus TCP
4. Generation
2 x Ethernet, SD-Karten-Steckplatz
Erweiterte Temperatur

In Verbindung mit dem WAGO-I/O-System kann der Modbus TCP-Controller als programmierbare Steuerung in Ethernet-Netzwerken eingesetzt werden. Der Controller unterstützt Digitaleingangs- und -ausgangsmodule, Analogeingangs- und -ausgangsmodule sowie Sondermodule der Serien 750/753 und eignet sich für die Datenübertragungen von 10/100 Mbit/s.

Die zwei Ethernet-Schnittstellen und der integrierte Switch ermöglichen die Verdrahtung des Feldbusses in Linientopologie. Zusätzliche Infrastrukturelemente wie Switch oder Hub können somit entfallen. Beide Schnittstellen unterstützen Autonegotiation und Auto-MDI(X).

Mit dem DIP-Schalter kann das letzte Byte der IP-Adresse sowie der Bezug der IP-Adresse vorgegeben werden. Der Controller unterstützt Modbus TCP für den Einsatz im industriellen Umfeld. Zusätzlich wird eine Vielzahl von standardisierten Ethernet-Protokollen für die leichte Integration in das IT-Umfeld unterstützt (HTTP(S), BootP, DHCP, DNS, SNTP, SNMP, (S)FTP).

Ein integrierter Web-Server stellt dem Benutzer Konfigurationsmöglichkeiten und Statusinformationen der Steuerung zur Verfügung. Das Gerät ist programmierbar gemäss IEC 61131-3, unterstützt Multitasking und verfügt über eine gepufferte Echtzeituhr.

Der zur Verfügung stehende Datenspeicher beträgt 8 Mbyte. Der Controller stellt einen Steckplatz für ein wechselbares Speichermedium bereit. Mittels einer Speicherkarte können beispielsweise Geräteparameter, Boot-Projekte und andere Dateien von einer Steuerung auf eine nächste übertragen werden. Die Karte steht für Zugriffe mittels FTP als zusätzliches Laufwerk zur Verfügung.
