Schneider Electric Touch-Panel

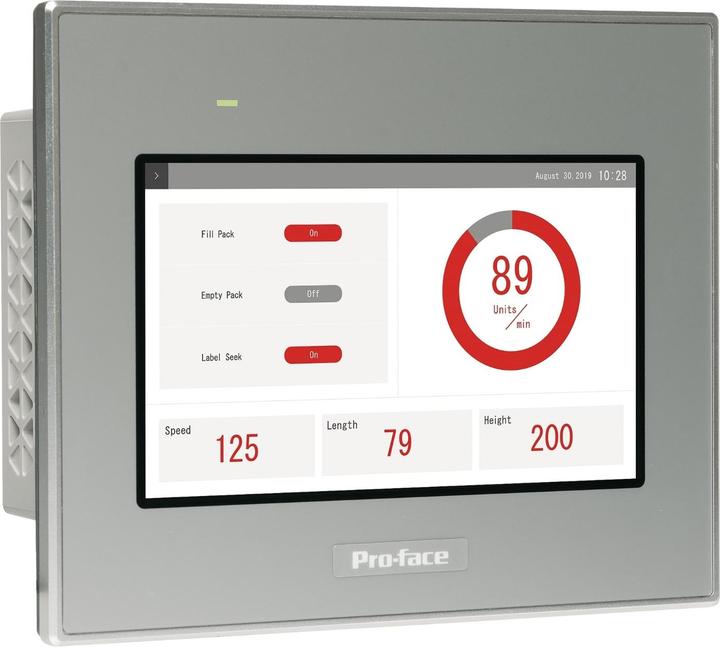

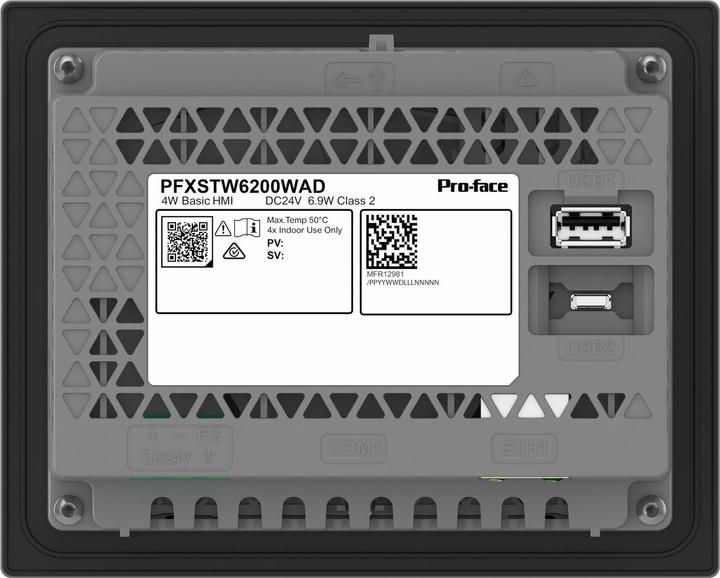

Das Basic Web Panel STW6000 ist ein webbrowserbasiertes Standard-Touchpanel aus der Pro-face ST6000-Serie. Diese Produktlinie wurde entwickelt, um die Anforderungen von Bedienoberflächen für einfachere Maschinen zu erfüllen. Sie konzentriert sich auf eine schnelle und einfache Einrichtung sowie auf flexible und vielseitige Nutzung. Das resistive Ein-Touch-Display verfügt über einen 4,3-Zoll-Bildschirm mit 16 Millionen Farben und einer Auflösung von 480x272 Pixeln, der zur Visualisierung, Bedienung und Statusanzeige Ihrer Anwendungen dient. Das Webpanel wird zur Anzeige von Webservern und Webvisualisierungen verwendet. Die Benutzeroberfläche auf dem HMI basiert auf der CoDeSys-Webvisualisierung. Mit verschiedenen Schnittstellen (1 x Ethernet, 1 x USB Typ A) wird eine optimale Konnektivität gewährleistet. Die externen Abmessungen des Displays betragen 134,5 mm (Breite) x 108,5 mm (Höhe) x 43 mm (Tiefe), mit einem Ausschnitt für das Panel von 118,5 mm x 92,5 mm und einer Panelstärke von 1,6 bis 5 mm, unter Verwendung von Federklemmen von 1,5 bis 4 mm oder 4 bis 6 mm. Das Produkt entspricht der Schutzart IP65F, Typ 1, Typ 4X (nur für den Innenbereich), Typ 12 und Typ 13 (bei ordnungsgemässer Installation in einem Gehäuse). Es erfüllt auch Standards wie CE, China RoHS, REACH, KC, EN (61000-6-4/61000-6-2/ 61131-2), UL 61010-2-201, CSA C22.2 Nr. 61010-2-201.
