RME Audio I64 MADI Card

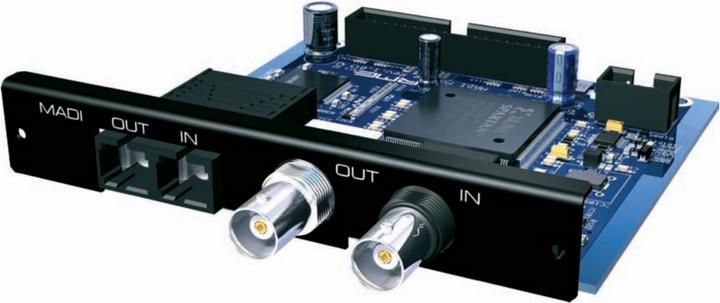

Die I64 MADI Card stattet den Micstasy mit einem 64-kanaligen MADI Ein- und Ausgang aus. Koaxialer und optischer Ausgang arbeiten parallel zum AES/EBU und ADAT Ausgang und geben die gleichen Daten aus.

Die I64 MADI Card verfügt über je einen MADI Eingang koaxial und optisch. Die Eingangsumschaltung erfolgt automatisch basierend auf einem erkannten und gültigen Eingangssignal. Redundanz wird ebenfalls unterstützt, da bei Ausfall eines Signals die automatische Eingangsumschaltung sofort auf den anderen Eingang umschaltet.

Der MADI Eingang dient einerseits als optionale Clockquelle, aber auch als Durchschleifeingang. Da der Micstasy nur 8 Kanäle belegt, schleift die I64 MADI Card bis zu 56 Kanäle durch. Auf dieser Basis arbeitet die serielle Kaskadierung der Micstasys. Eingehende Daten werden 1:1 zum Ausgang durchgeschleift, nur ein Achterblock wird durch die Daten des Micstasy ersetzt. Auf diese Weise lassen sich bis zu 8 Micstasy per MADI seriell verkabeln. Am Ausgang des achten Gerätes stehen dann 64 Kanäle Micstasy gebündelt in einer Leitung zur Verfügung.

Mit der I64 MADI Card wird der Micstasy auch über MADI fernsteuerbar. Gleichzeitig werden MIDI-Daten per MADI übertragen.

Bei serieller Verkabelung verursacht der MADI I/O jedes Micstasy eine Verzögerung von 3 Samples. Demzufolge sind im MADI Datenstrom des letzten Gerätes die Daten aller vorgeschalteten Geräte verzögert. Das Problem dieses Versatzes wird durch die Funktion Delay Compensation gelöst.

Bei Nutzung der I64 MADI Card stehen optional auch 8 Kanäle als digitaler Rückweg zur Verfügung, um Audio per MADI an den Micstasy zu senden und per ADAT und AES auszugeben. So können beispielsweise Bühnen- oder Studiomonitore mit dem Micstasy digital angesteuert werden. Auf der Bühne ist dann gegebenenfalls nur ein zusätzlicher D/A-Wandler erforderlich. Am MADI Ausgang stehen in diesem Modus weiterhin das analoge Eingangssignal sowie die durchgeschleifenden Daten zur Verfügung.
