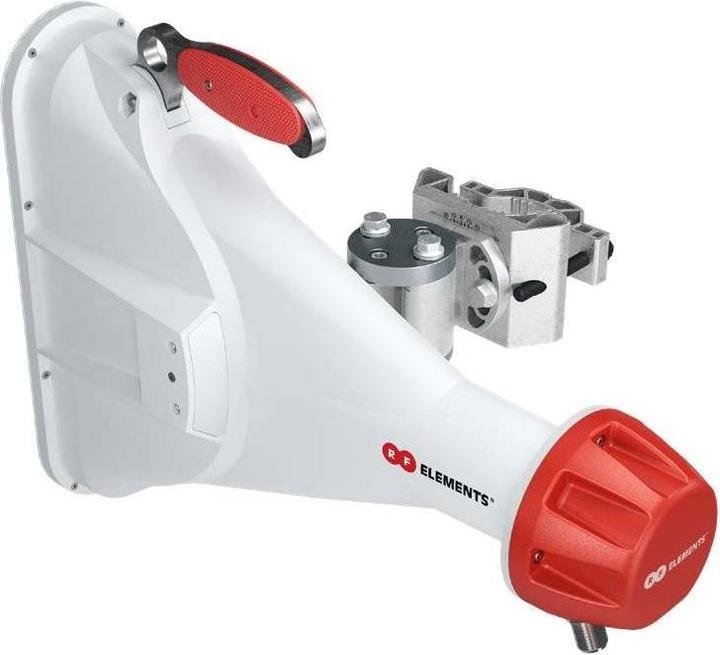

HG3-CC-A60-V2 - 60° Asymmetrical Beam Antenna

Das Strahlungsdiagramm der 60° Asymmetrical Horn CC-Antenne ist 60° breit in der Azimutebene und 25° in der Elevation. Erhöhte Verstärkung und hohe Strahleffizienz verbessern die Planungsoptionen für die Abdeckung erheblich.

Die 60° Asymmetrical Horn CC-Antenne übertrifft die traditionellen Patch-Array-Sektorantennen dank der hohen Stabilität des Strahlungsdiagramms über die gesamte Betriebsbandbreite. Hervorragende Rauschunterdrückung und Präzision des Strahlungsdiagramms begünstigen die Antenne für Access Point-Cluster mit hoher Dichte und dicht beieinander angeordneten Standorten. Die 60° Asymmetrical Horn CC verfügt über ein Paar N-Buchsen, die eine breite Palette an Funkverbindungen gewährleisten.

Technische Daten

• Funkanschluss: 2x N-Buchse Bulkhead

• Antennentyp: Horn

• Materialien: UV-beständiger ABS-Kunststoff, Polycarbonat, HDPE, Aluminium, Edelstahl

• Umwelt: IP55

• Mastmontagedurchmesser: 40-80 mm (empfohlen so nah wie möglich an 80 mm)

• Temperatur: -35°C bis +60°C (-31°F bis +140°F)

• Windresistenz: 160 km/h

• Windlast: 43 N bei 160 km/h

• Mechanische Einstellung: ±20° Elevation, ±20° Azimut

• Gewicht: 5,1 kg

• Abmessungen: 435 x 360 x 250 mm/17,1 x 14,2 x 9,8 Zoll

Leistung

• Frequenzbereich: 5180 - 6000 MHz

• Gewinn: 17 dBi

• Azimutstrahlbreite -3 dB: H 45°/V 42°

• Elevationsstrahlbreite -3 dB: H 17°/V 16°

• Azimutstrahlbreite -6 dB: H 60°/V 60°

• Elevationsstrahlbreite -6 dB: H 25°/V 25°

• Strahleffizienz: 95 %

• Vor-Rück-Verhältnis: 27 dB

• VSWR max. 5180-6000 MHz: 1,8

• Polarisation: Dual linear H + V

• Impedanz: 50 Ohm.
