NZR MA3

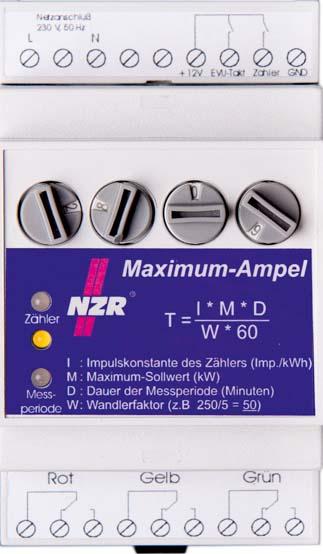

NZR Maximum-Ampel MA3

Hersteller: NZR
Bezeichnung: Maximum-Ampel
Typ: MA3
Nennspannung: 230 V
Leistungsaufnahme: 5 VA
Höhe: 91 mm
Breite: 53 mm
Tiefe: 60 mm
Schutzart (IP): IP20
Schutzart (NEMA): sonstige

Die Maximumampel MA3 ist als Einstieg in die Maximumüberwachung ideal für kleine Betriebe geeignet. Sie erkennt drohende Maximumüberschreitungen rechtzeitig und warnt durch entsprechende LED-Signale und Relaisschaltungen. Die Maximumampel ist ohne aufwendige Hilfsmittel durch Einstellungen von Drehschaltern an der Geräte-Front einzustellen.

Die MA3 zeigt über 3 LEDs die Maximumentwicklung an:

• Grün = Verbrauch OK
• Gelb = Verbrauch im kritischen Grenzbereich
• Rot = Verbrauch wird ohne Lastveränderung das Maximum überschreiten.

Parallel zu den obigen Statusmeldungen werden Relais geschaltet, über die optische oder akustische Warn- bzw. Signalmeldungen oder Verbraucher angesteuert werden können. Die notwendigen Informationen zum gegenwärtigen Energieverbrauch erhält das Gerät aus Impulsen eines Stromzählers. Zur Synchronisierung kann die Maximumampel an das Messperiodensignal des EVU-Messsatzes angeschlossen werden. Sollte dies nicht möglich sein, beginnt das Gerät nach Ablauf der Messperiodenzeit selbstständig mit der neuen Messperiode.

Maximumwächter mit ständigem Soll-/Ist-Vergleich, Eingänge für Stromzählerimpulse und Messperiodensignal, potentialfreie Kontakte und Optokoppler, Ausgänge als potentialfreie Relais-Kontakte (Wechsler).
