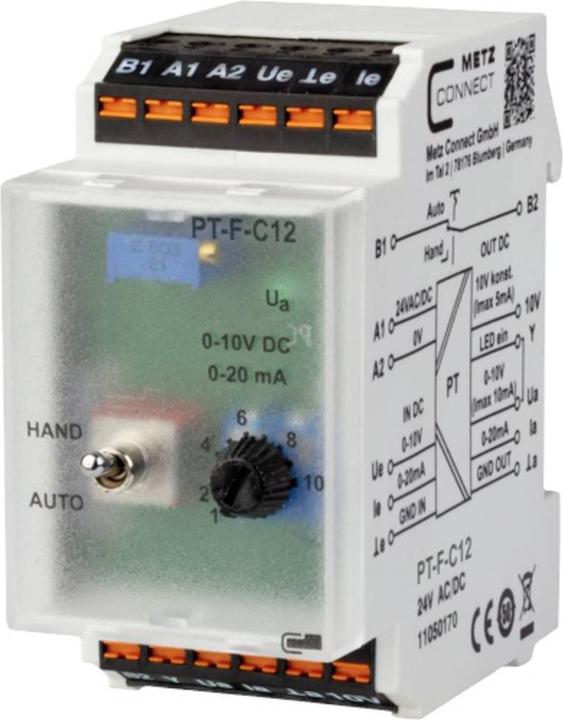

Metz Connect PT-F-C12

Der Potentialtrenner / Signalwandler dient zur Trennung von analogen Signalen im Bereich von 0 bis 10 V DC und 0 bis 20 mA DC oder zur Signalwandlung von 0 bis 10 V DC auf 0 bis 20 mA DC bzw. 0 bis 20 mA DC auf 0 bis 10 V DC. Die Eingangs- und Ausgangssignale sowie die Versorgungsspannung sind gegenseitig potentialgetrennt. Am Gerät kann wahlweise ein Eingangssignal von 0 bis 10 V oder 0 bis 20 mA angeschlossen werden.

Funktion Potentialtrennung: Beim PT-C12 wird das Eingangssignal von 0 bis 10 V proportional auf das Ausgangssignal von 0 bis 10 V abgeglichen. Der PTi-C12 gleicht das Eingangssignal von 0 bis 20 mA proportional auf das Ausgangssignal von 0 bis 20 mA ab.

Funktion Signalwandlung mit Potentialtrennung: Bei einer Signalwandlung von 0 bis 10 V auf 0 bis 20 mA bzw. von 0 bis 20 mA auf 0 bis 10 V kann das umgewandelte Ausgangssignal mittels integriertem Spindeltrimmer nachjustiert werden. Zusätzlich ist eine Hand-Notbedienebene mit HAND-AUTO-Schalter und Rückmeldekontakt integriert. Über das frontseitige Potentiometer kann in Schalterstellung HAND das Ausgangssignal von 0 bis 10 V bzw. 0 bis 20 mA eingestellt werden. An der Klemme 10 V steht eine konstante Ausgangsspannung von maximal 10 V DC, 5 mA zur Verfügung. Der Eingang Y dient zur LED-Anzeige der Ausgangsspannung Ua. Die Helligkeit der LED ist dabei abhängig von der Höhe des Ausgangssignals (Brücke zwischen Ua und Y). Alternativ kann ein externes Signal am Eingang Y zur LED-Anzeige von 0 bis 10 V DC aufgeschaltet werden. Anschluss mit Federkraftklemmen (Push-In).
