Keeppower 3S PCB - XZD-3S1550 (Schutzelektronik)

1Bewertungen
Zwischen Mo, 2.6. und Mi, 4.6. geliefert
Nur 3 Stück an Lager beim Drittanbieter
Angebot von

Produktinformationen

3S PCB/PCM - Keeppower XZD-3S1550 (Schutzelektronik) BMS Batteriemanagementsystem - PCB Schutzschaltung für drei Li-Ion-Akkuzellen (Made in Japan). Ein Batteriemanagementsystem (BMS) ist eine elektronische Schaltung, die zur Überwachung und Regelung eines nachladbaren Akkumulatorsystems dient. Die Notwendigkeit eines BMS ergibt sich bei der Zusammenschaltung mehrerer Akkuzellen zu einer Batterie. Das BMS soll die unvermeidbaren fertigungsbedingten Streuungen verschiedener Parameter der Akkuzellen, etwa Kapazität und Leckströme, erkennen, überwachen und ausregeln. Elektronik nicht für Werkzeuge oder Powertools geeignet.

Anwendung: Li-Ion-Akkupacks. Hinweis: Nach dem Löten muss die Schutzschaltung im Akkupack aktiviert werden, das geschieht durch ein kurzes Aufladen durch die Elektronik.

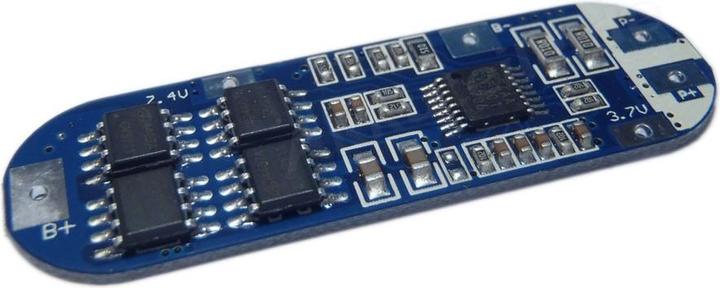

Anschlussplan:
B- = Akku Minus
B+ = Akku Plus
BM = Akku Verbindung Plus/Minus (zum Überprüfen der einzelnen Zellen)
P- = Laden, Entladen/Ein-/Ausgang Minus
P+ = Laden, Entladen/Ein-/Ausgang Plus

Technische Daten für "3S PCB - Keeppower XZD-3S1550":
Modell: XZD-3S1550
Überladeschutz (VCU): 4,275V ± 0,05V
Überlade-Verzögerungszeit: 1000ms ± 500ms
Überlade Release Spannung: 4,075V ± 0,05V
Tiefentladeschutz (VDD): 2,30V ± 0,10V
Unter Entladung-Verzögerungszeit: 100ms ± 50ms
Unter Entladungsauslösespannung: 2,70V ± 0,1V
Überstromschutz (IEC): 26A ± 2A
PCB-Gesamtwiderstand: max. 40mΩ

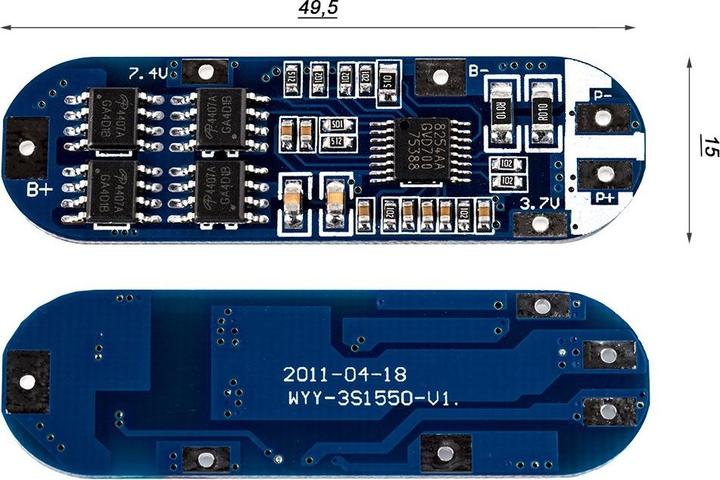

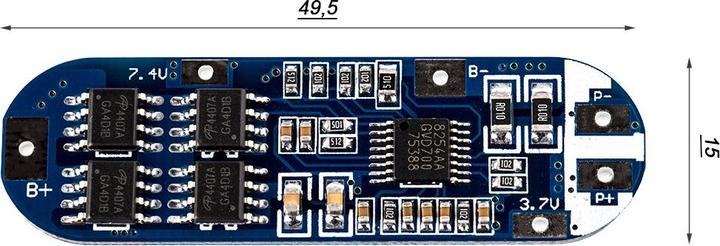

Material: FR4 (49,5 mm x 15,0 mm).

Das Wichtigste auf einen Blick

Artikelnummer
17257447

Allgemeine Informationen

Hersteller
Keeppower
Kategorie
Batterie Zubehör
Herstellernr.
AKT-200505
Release-Datum
26.10.2021

Farbe

Farbe
Mehrfarbig
Genaue Farbbezeichnung
Verschieden

Batterie Zubehör Eigenschaften

Batterie Zubehörtyp
Batterietester

Freiwilliger Klimabeitrag

CO₂-Emission
Klimabeitrag

Lieferumfang

Lieferumfang
Bms

Produktdimensionen

Länge
1.50 cm
Breite
1.50 cm
Höhe
4.95 cm

Zutaten und Verwendungshinweise

Zutaten
3S PCB/PCM- Keeppower XZD-3S1550 (Schutzelektronik)BMS Batteriemanagementsystem - PCB Schutzschaltung für drei Li-Ion-Akkuzellen (Made in Japan). Ein Batteriemanagementsystem (BMS) ist eine elektronische Schaltung, welche zur Überwachung und Regelung einer nachladbaren Batterie-, also eines Akkumulatorsystems dient. Die Notwendigkeit eines BMS ergibt sich bei der Zusammenschaltung mehrerer Akkuzellen zu einer Batterie. Das BMS soll dabei die unvermeidbaren fertigungsbedingten Streuungen verschiedener ParaMeter der Akkuzellen, etwa Kapazität und Leckströme, erkennen, überwachen und ausregeln. Elektronik nicht für Werkzeuge /Powertoll Bereich geeignet.Anwendung: Li-Ion-AkkupacksHinweis: Nach dem Löten muss die Schutzschaltung im Akkupack aktiviert werden, das geschieht durch ein kurzes Aufladen durch die Elektronik.Anschlussplan:B- = Akku MinusB+ = Akku PlusBM = Akku Verbindung Plus/Minus (zum Überprüfen der einzelnen Zellen)P- = Laden, Entladen/Ein-/Ausgang MinusP+ = Laden, Entladen/Ein-/Ausgang Plus Das Datenblatt können Sie sich hier anschauen:Technische Daten für "3S PCB - Keeppower XZD-3S1550 (Schutzelektronik)"ModellXZD-3S1550Überladeschutz (VCU)4,275V ± 0,05VÜberlade-Verzögerungszeit1000ms ± 500msÜberlade Release Spannung4,075V ± 0,05VTiefentladeschutz (VDD)2,30V ± 0,10VUnter Entladung-Verzögerungszeit100ms ± 50msUnter Entladungsauslösespannung2,70V ± 0,1VÜberstromschutz (IEC)26A ± 2APCB-Gesamtwiderstandmax. 40mΩMaterialFR4 (49,5 mm x 15,0 mm).
