Jumo Relaismodul

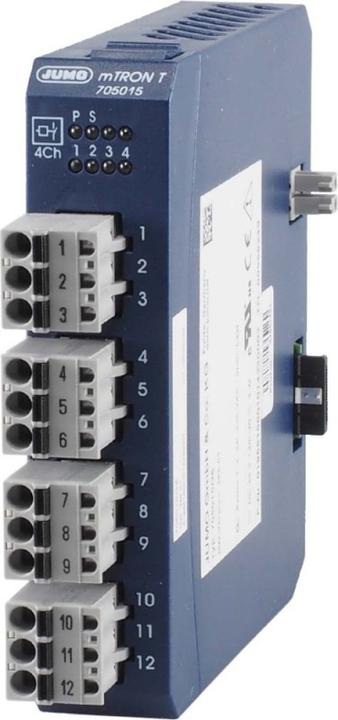

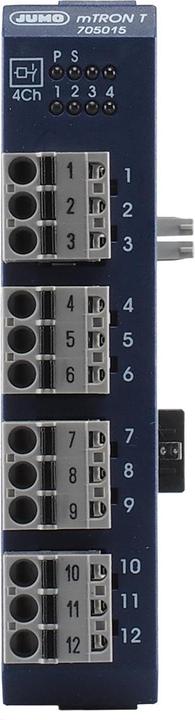

Jumo Relaismodul 705015-36

Hersteller: Jumo
Bezeichnung: Relaismodul 4-Kanal
Typ: 705015-36
Ausführung des elektrischen Anschlusses: Schraubanschluss
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 0 V
Bemessungssteuerspeisespannung Us bei DC: 19-30 V
Spannungsart zur Betätigung: DC
Mit abnehmbaren Klemmen: nein
Fehlerspeicherung möglich: nein
Externer Reset möglich: nein
Anzahl der Kontakte als Wechsler: 4
Breite: 23 mm
Höhe: 104 mm
Tiefe: 102 mm

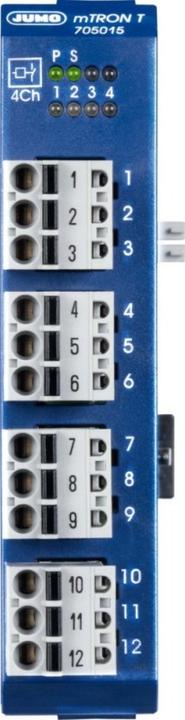

Das Relaismodul (4 Kanal für Hutschienenmontage, Komponente des Gesamtsystems mTRON T) stellt vier Relaisausgänge zur Verfügung, die über den Systembus durch Digitalsignale angesteuert werden (Zuordnung in der Verbindungsliste bzw. direkt von der SPS). Die Relaisausgänge sind mit jeweils einem Wechslerkontakt AC 230 V / 3 A ausgestattet. Das Anliegen der Spannungsversorgung, der Betriebszustand des Moduls sowie die Zustände der Relaisausgänge werden durch Leuchtdioden angezeigt. Der Moduleinschub lässt sich im Servicefall einfach nach vorne aus dem Gehäuse ziehen. Das Gehäuse einschliesslich Busplatine bleibt dabei auf der Hutschiene montiert. Die Spannungsversorgung beträgt DC 24 V +25/-20 %.
