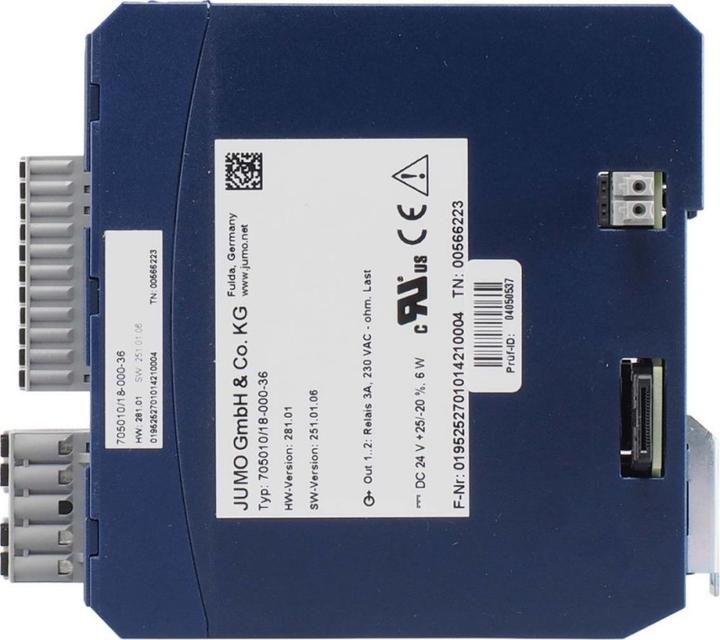

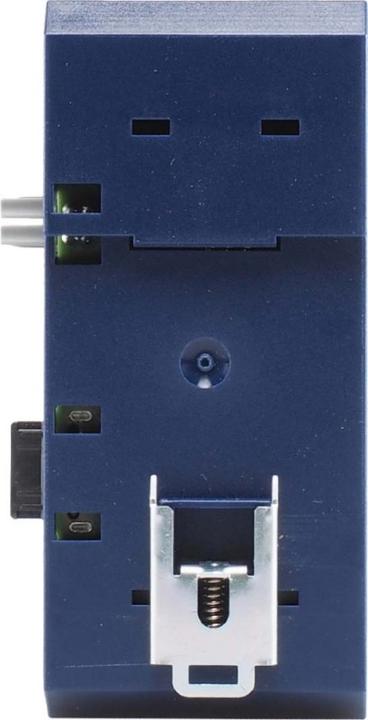

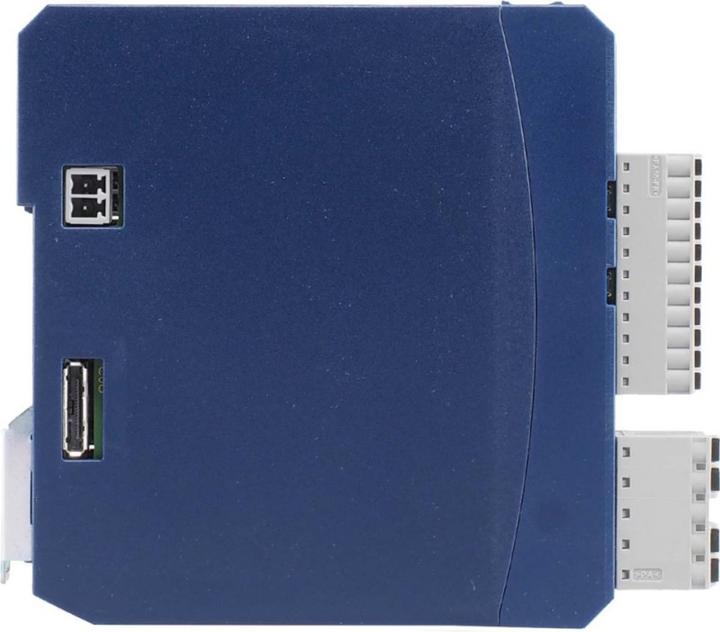

Jumo Mehrkanalmodul

Jumo Mehrkanalmodul 705010-18-000-36

Hersteller: Jumo
Bezeichnung: Mehrkanalmodul
Typ: 705010-18-000-36
Ausführung des elektrischen Anschlusses: Schraubanschluss
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 0 V
Bemessungssteuerspeisespannung Us bei DC: 4,8..30 V
Spannungsart zur Betätigung: DC
Mit abnehmbaren Klemmen: nein
Anzahl der Messkreise: 2
Fehlerspeicherung möglich: nein
Externer Reset möglich: nein
Anzahl der Kontakte als Schliesser: 2
Breite: 45 mm
Höhe: 103,6 mm
Tiefe: 101,5 mm

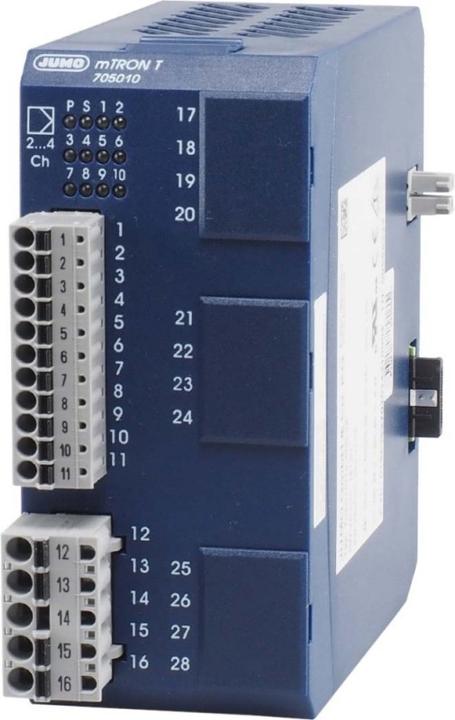

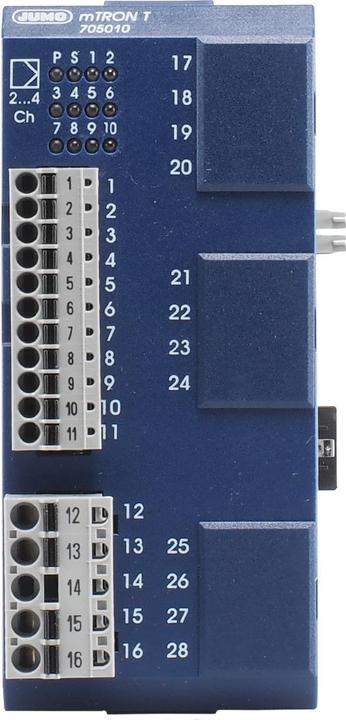

Das Mehrkanal-Reglermodul (Komponente des Gesamtsystems mTRON T) unterstützt bis zu vier PID-Reglerkanäle (kaskadierbar) mit je zwei Parametersätzen und vier Sollwerten. Selbstoptimierung durch Schwingungs- oder Sprungantwortmethode. Es stehen bei dieser Ausführung zwei Universaleingänge, zwei Digitalein- und Digitalausgänge sowie zwei Relaisausgänge mit Schliesserkontakt (AC 230 V / 3 A) zur Verfügung. Die digitalisierten Eingangswerte/-zustände stehen im System zur Weiterverarbeitung bereit. Die digitalen und analogen Ausgänge können vom System (über die Verbindungsliste bzw. direkt von der SPS) oder direkt vom Modul angesteuert werden. Das Modul arbeitet autark, auch bei Ausfall der Zentraleinheit bzw. des übergeordneten Systems. Dieses Verhalten ist konfigurierbar. Das Anliegen der Spannungsversorgung, der Betriebszustand des Moduls sowie die Zustände der Digitalein- und Digitalausgänge werden durch Leuchtdioden angezeigt. Zur Nachrüstung bzw. im Servicefall wird der Moduleinschub einfach nach vorn aus dem Gehäuse gezogen. Das Gehäuse einschliesslich Busplatine bleibt dabei auf der Hutschiene montiert. Der Anschluss der Ein- und Ausgänge erfolgt frontseitig über abnehmbare Klemmleisten mit Push-In-Technologie. Die Spannungsversorgung beträgt DC 24 V +25/-20 %.
