Jumo 701511/8-0000-23/000

Jumo Digitalanzeiger 00694784

Hersteller: Jumo
Bezeichnung: Digitalanzeiger
Typ: 00694784

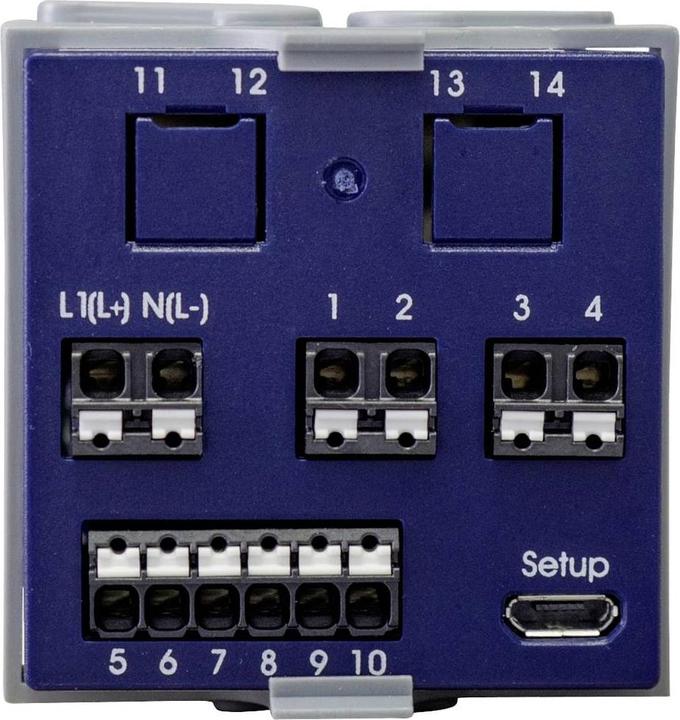

Ausführung des elektrischen Anschlusses: Federzuganschluss
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 110..240 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 0 V
Bemessungssteuerspeisespannung Us bei DC: 0 V
Spannungsart zur Betätigung: AC/DC
Mit abnehmbaren Klemmen: nein
Anzahl der Messkreise: 1
Fehlerspeicherung möglich: nein
Externer Reset möglich: nein
Anzahl der Kontakte als Schliesser: 2
Temperaturmessbereich: -270..2500 °C
Widerstandsmessbereich: 0..4000 Ohm

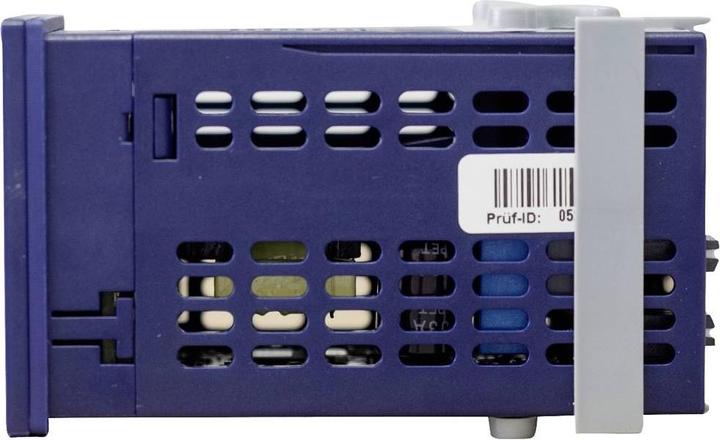

Breite: 48 mm
Höhe: 48 mm
Tiefe: 78 mm

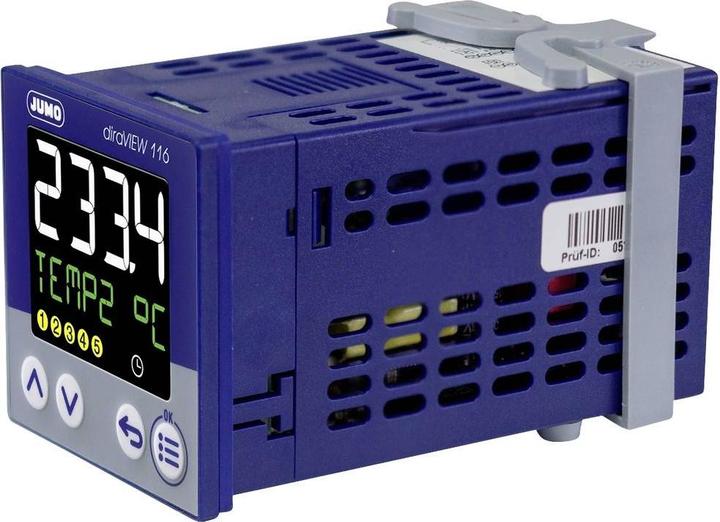

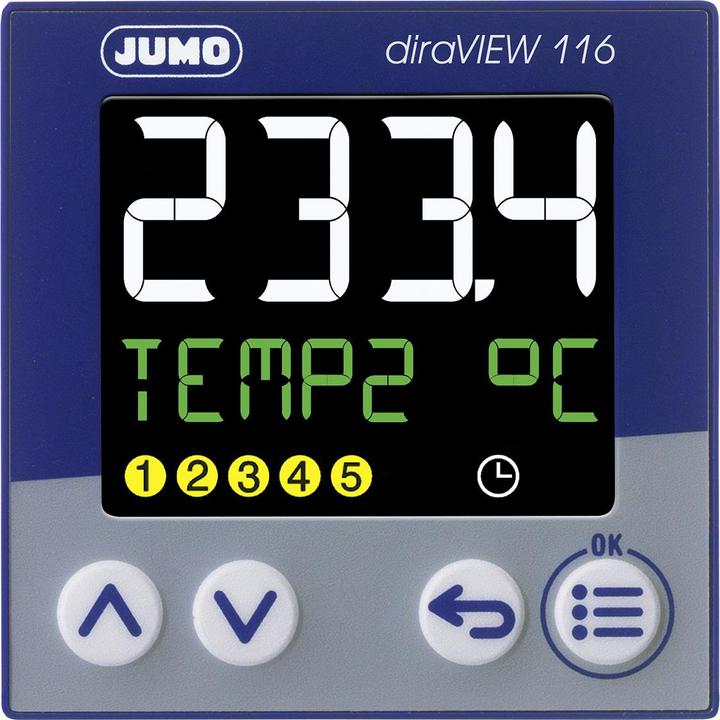

Der universell einsetzbare Digitalanzeiger im DIN-Format ist für den Fronteinbau zur Anzeige von Temperatur, Druck und anderen Prozessgrössen geeignet. Das Gerät zeichnet sich durch eine einfache, klar strukturierte und mit Texten unterstützte Bedienung aus. Prozesswerte und Parameter werden durch zwei 18-Segment-LCD-Anzeigen dargestellt. Darüber hinaus besitzt die Ausführung einzelne Anzeigeelemente für die Schaltstellungen der Ausgänge sowie für Handbetrieb, Rampenfunktion und Timer. Der Anzeiger wird über eine Folientastatur mit vier Tasten bedient und kann durch die hohe Schutzart IP65 auch unter rauen Umgebungsbedingungen eingesetzt werden.

Der Digitalanzeiger besitzt eine Min-Max-Wert-Anzeigefunktion, Hold-Funktion, Tarierfunktion, Grenzwertüberwachungen, digitale Steuersignale, umfangreiche Timer-Funktionen sowie einen Servicezähler. Mit Hilfe des Setup-Programms (inklusive Programmeditor und ST-Editor) ist dieses komfortabel mit einem PC konfigurierbar. Während der Konfiguration über die USB-Schnittstelle ist keine separate Spannungsversorgung erforderlich (USB-powered). Zur Hardware zählen weiterhin ein Universaleingang, zwei Relaisausgänge (Schliesser), ein Digitaleingang und ein Digitalein- bzw. ausgang. Der Spannungsversorgungsbereich beträgt AC 110 bis 240 V, 48 bis 63 Hz.
