Gigabyte B365M H

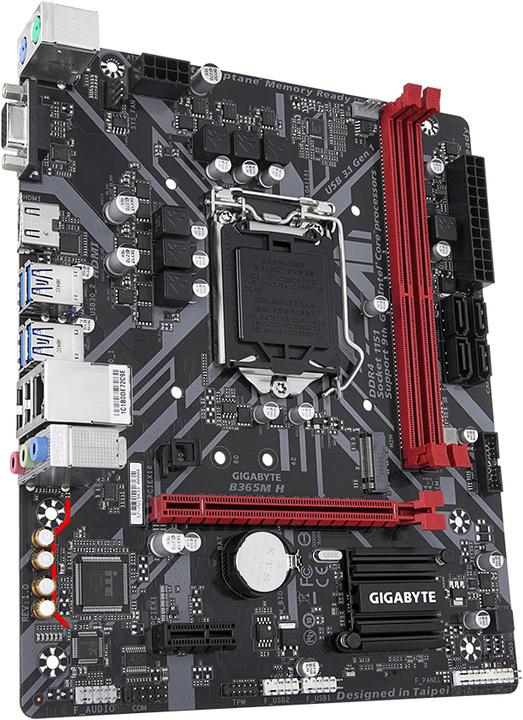

Das Gigabyte B365M H-Micro-ATX-Mainboard verfügt über einen PCIe-x16-Slot, der mit vollen 16 Lanes an den Chipsatz angebunden ist. Für weitere Steck- und Erweiterungskarten verfügt das Board über einen PCIe-x1-Slot.

Der über vier PCIe-3.0-Lanes angebundene M.2-Slot unterstützt das NVMe-Protokoll und ermöglicht so in Kombination mit einer entsprechenden M.2-SSD eine Datentransferrate von knapp 4 GB/s. Das ist ungefähr acht Mal schneller als eine über SATA 6G angebundene SSD. Der M.2-Slot ist auch mit M.2-SATA-SSDs kompatibel. Zusätzliche Laufwerke wie SSDs, HDDs und optische Laufwerke können über vier SATA-3.0-Anschlüsse angeschlossen werden. Maximal 32 GB Arbeitsspeicher mit einer Taktrate bis zu 2.666 MHz können in zwei DDR4-DIMM-Slots untergebracht werden.

Am I/O-Panel stellt das Gigabyte B365M H vier USB-3.0-Ports bereit. Einer davon ist ein Typ C-Anschluss. Weitere Peripherie-Geräte können über zwei USB-2.0-Buchsen angeschlossen werden.

Je ein VGA- und HDMI-Anschluss zur Bildwiedergabe via integrierter Grafikeinheit des Prozessors befinden sich ebenfalls am I/O-Panel. Für die Ausgabe des OnBoard-Sounds (Realtek ALC887) verfügt das Mainboard über drei 3,5-mm-Klinkenausgänge. Zu den internen Anschlüssen gehören unter anderem vier Lüfteranschlüsse sowie Header für vier USB-2.0- und zwei USB-3.0-Ports.
