Eaton Electric GmbH Leistungsschalter 3p. 80A Motorschutz NZMB1-M80

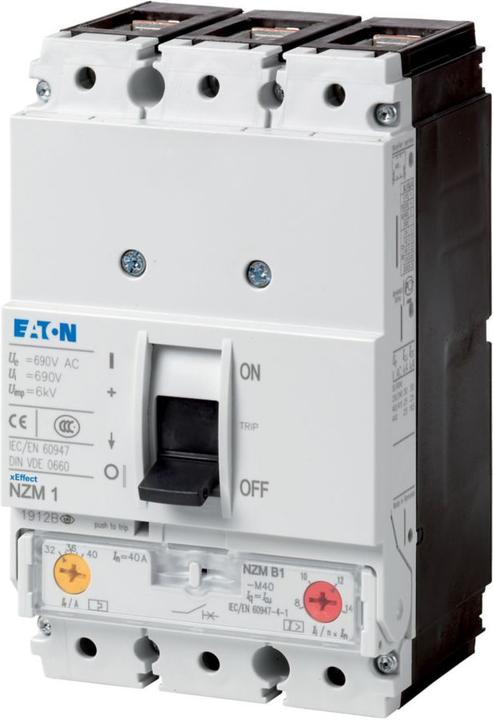

Eaton Leistungsschalter NZMB1-M80

Hersteller: Eaton
Bezeichnung: Leistungsschalter 3p, 80A
Motorschutz Typ: NZMB1-M80
Überlastauslöser Stromeinstellung: 63-80 A
Einstellbereich des unverzögerten Kurzschlussauslösers: 640-1120 A
Mit thermischem Schutz: ja
Phasenausfallempfindlich: ja
Auslösetechnik: thermomagnetisch
Bemessungsbetriebsspannung: 440 V
Bemessungsdauerstrom Iu: 80 A
Bemessungsbetriebsleistung bei AC-3, 230 V: 22 kW
Bemessungsbetriebsleistung bei AC-3, 400 V: 45 kW
Verlustleistung: 20,8 W
Anschlussart Hauptstromkreis: sonstige
Ausführung des Betätigungselements: Kipphebel
Gerätebauart: Einbaugerät Festeinbautechnik
Mit integriertem Hilfsschalter: nein
Mit integriertem Unterspannungsauslöser: nein
Polzahl: 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 18,5 kA
Schutzart (IP): IP20
Höhe: 145 mm
Breite: 90 mm
Tiefe: 88 mm

Eaton Leistungsschalter NZMB1-M80: weitere Details
Die Leistungsschalter der Serie NZM-M decken mit nur vier kompakten Baugrössen alle Anwendungsfälle ab und sind für den IEC-Markt geeignet. Die Montage ist immer flexibel durch modulare Funktionsgruppen. Mit thermomagnetischem Auslöser für den Motorschutz. Hinweise: mit Phasenausfallempfindlichkeit, Auslöseklasse 10A, IEC/EN 60947-4-1, IEC/EN 60947-2, Leistungsschalter erfüllen alle Anforderungen der Gebrauchskategorie AC-3. EAN: 4015082657130.
