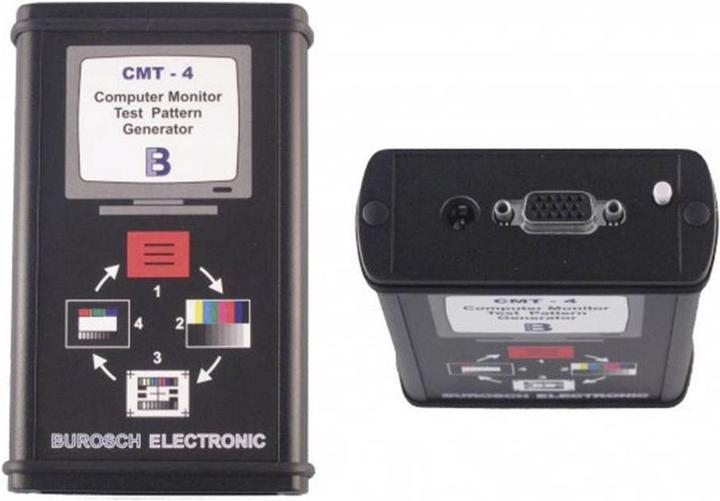

Burosch CMT-4 Testbildgenerator 1-Kana

Der handliche Farbbildgenerator ist ideal für den Test von Computermonitoren und Projektoren. Der CMT-4 stellt vier verschiedene Testbilder zur Verfügung. Diese Referenzbilder sind in vier EPROMs gespeichert. Der volldigitale Aufbau mit modernstem Schaltungsdesign, Multilayer-Layout und Microcontroller sichert langfristig die Qualität des Testsignals. Alle technischen Daten, wie Sync-Impuls, Timing, Pixel- und Zeilenfrequenzen entsprechen der VESA-Norm. Die Bilder sind so ausgelegt, dass eine visuelle Kontrolle sowie die messtechnische Überprüfung eines Monitors möglich ist. Spezielle Testmuster offenbaren vorhandene Schwächen des Monitors in der Bildschärfe, Bildgeometrie, Farbreinheit und Farbkonvergenz auf einen Blick. Für den Techniker stehen mit Farbbalken und Grautreppe ein Referenzbild zur Messung mit dem Oszilloskop zur Verfügung.

Vier Testbilder mit folgenden Bildauflösungen stehen zur Verfügung:
Vollfächiges Rotbild mit einer Bildgrösse von 640 x 480 Pixel und 60 Hz, vertikaler Bildfrequenz entspricht dem abgesicherten DOS-Modus.
Farbbalken mit Grautreppe mit einer Bildgrösse von 800 x 600 Pixel und 75 Hz, 100% Weiss bis 0% Schwarz in 10 Stufen Farbbalken in 8 Stufen.
Universal-Testbild ähnlich FUBK-Bild mit einer Bildgrösse von 1024 x 768 Pixel und 75 Hz, Vollkreis, 30% Weiss.
Schwarz-Weiss-Testbild mit einer Bildgrösse von 800 x 600 Pixel und 85 Hz, 0% Schwarz und 100% Weiss.
