Alphacool ES Guardian 4Port Powerfan Hub

Server- und Industrieventilatoren haben aufgrund ihrer speziellen Anforderungen einen enorm hohen Stromverbrauch. Aus diesem Grund können sie in der Regel nur direkt an das Netzteil angeschlossen werden, da die vorhandenen Anschlüsse auf Standard-Motherboards die benötigte Leistung nicht bereitstellen können. Das Problem ist, dass die Funktion der Ventilatoren nicht über das Motherboard überprüft, überwacht oder gesteuert werden kann. Daher bietet Alphacool mit dem ES Guardian 4Port Powerfan Hub die ideale Serverlösung für Industrieventilatoren an.

Wie funktioniert es?

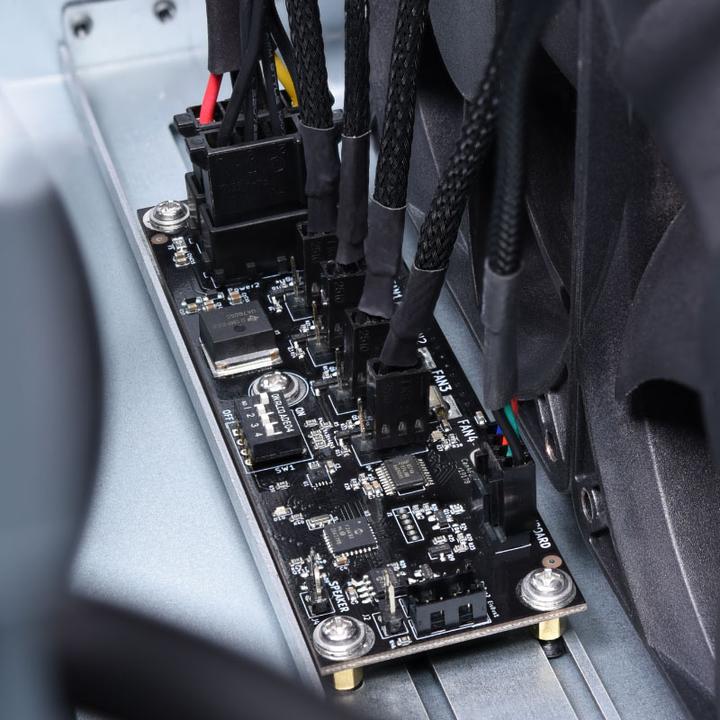

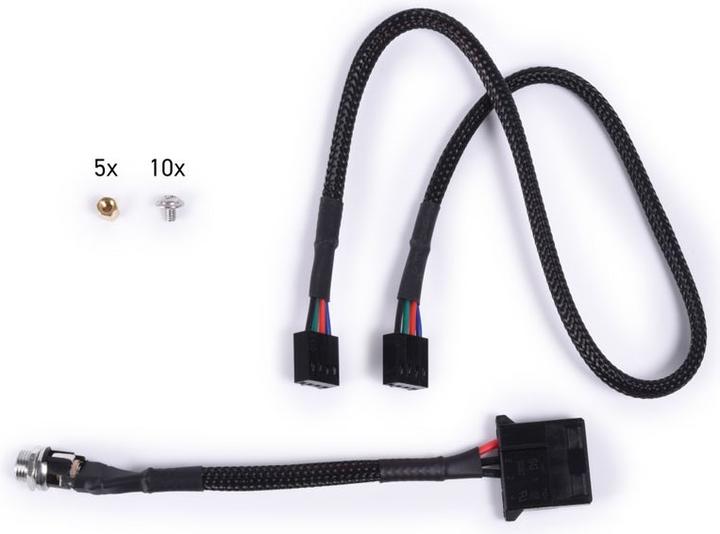

Der ES Guardian 4Port Powerfan Hub kann mit M3x4mm Schrauben und M3x6mm Abstandshaltern überall im Gehäuse platziert werden und verbindet sich direkt mit dem Netzteil über das mitgelieferte Stromkabel. Falls die verwendeten Ventilatoren mehr als 1,5A (18W) pro Ventilator benötigen, steht ein zusätzlicher Stromanschluss zur Verfügung. Er bietet die Möglichkeit, 4 Ventilatoren über 4-Pin PWM anzuschliessen. Schliesslich muss der Powerfan Hub über 4-Pin PWM mit dem Motherboard verbunden werden. Sobald diese Schritte abgeschlossen sind, können die 4 Ventilatoren überwacht und die Drehzahlen ausgelesen werden.

Standalone-Betrieb

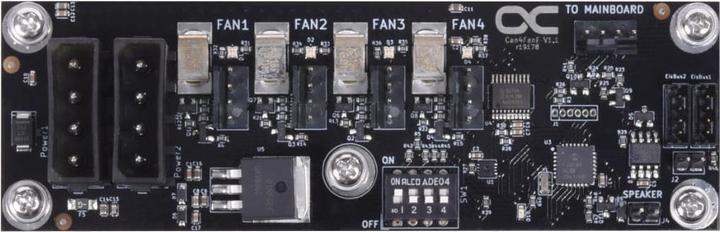

Der ES Guardian 4Port Powerfan Hub verfügt über einen 4-Wege DIP-Schalter. Der Schalter ermöglicht die individuelle Aktivierung oder Deaktivierung der Überwachung der Ventilatoren. Das Geschwindigkeitssignal (RPM) wird vom ersten aktiven Ventilator über den 4-Pin PWM-Anschluss an das Motherboard weitergeleitet. Wenn ein überwachter Ventilator defekt ist, wird kein RPM-Signal an das Motherboard weitergeleitet. Wenn das Motherboard die entsprechende Funktion unterstützt, kann eine Fehlermeldung ausgegeben werden.

Vollständige Kontrolle
Der Powerfan Hub hat einen Lautsprecheranschluss, der verwendet werden kann, um einen Piezo-Summer oder einen Standard-PC-Lautsprecher anzuschliessen. So kann im Falle eines Ventilatorausfalls auch ein akustisches Warnsignal ausgegeben werden. Kontroll-LEDs an den Ventilatoranschlüssen ermöglichen zudem eine visuelle Überwachung.
