ABB Messwandlerzähler

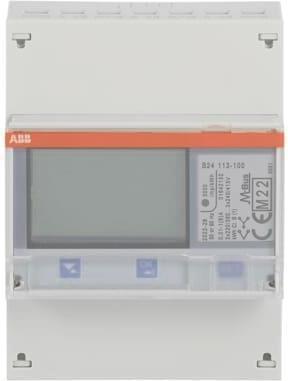

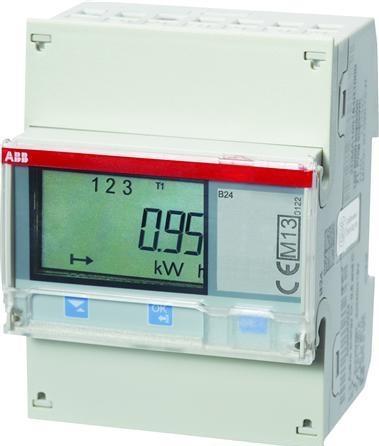

ABB Stotz S&J Messwandlerzähler B24 113-100

Hersteller: ABB Stotz S&J
Bezeichnung: Messwandlerzähler M-Bus
Typ: B24 113-100
Zählertyp: elektronisch
Nennstrom (In): 1 A
Maximalstrom (Imax): 6 A
Nennspannung (Un) N-L: 230..240 V
Nennspannung (Un) L-L: 380..415 V
Frequenz: 50..60 Hz
Genauigkeitsklasse: B
Polart: Vierleiter
Ausführung: Messwandler
Energieart: Wirkleistung
Geeignet für: Bezug
Tarifausführung: Eintarif
Messungsart Lastgang: nein
Rücklaufsperre: ja
Geeicht: ja
Zulassung: Measuring Instruments Directive
Impulsausgang: elektrisch
Impulsart: S0
Impulsrate: 1..999999 Imp/kWh (kvarh)
Anzeigeart: digital
Montageart: REG
Breite in Teilungseinheiten: 4
Breite: 70 mm
Tiefe: 65 mm
Höhe: 97 mm
Ausführung der Schnittstelle: M-Bus
EDL40-Signatur: nein
Mit Sperrcode: nein
Anzahl der Stellen: 7
Schutzart (IP): IP20
Schutzart (NEMA): sonstige

Drehstromzähler zur Messung eines Dreileiter- oder Vierleiter-Drehstromnetzes über einen Wandler-Anschluss CT (Wandlerverhältnis für Strom konfigurierbar) bis maximal 6 A. Folgende Werte werden über eine Siebensegmentanzeige mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 1), Leistungen, Ströme, Spannungen (L-L, L-N) und Frequenz sowohl je Phase als auch gesamt. Die Kommunikation kann über die integrierte Schnittstelle M-Bus oder über die Infrarotschnittstelle zur Anbindung eines KNX-Moduls erfolgen. Der Energiezähler hat einen Ausgang, der wahlweise als Impulsausgang zur Ausgabe der Wirkenergie oder als Alarmausgang verwendet werden kann. Hier können bis zu 25 Alarmwerte (Schwellwerte mit Zeitverzögerung) eingestellt werden. Der Zähler ist geeicht nach MID und zugelassen gemäss IEC. Die Einbaubreite beträgt 4 DIN-Module.
