ABB A42 111-100 A42 111-100 Messwandlerzähler

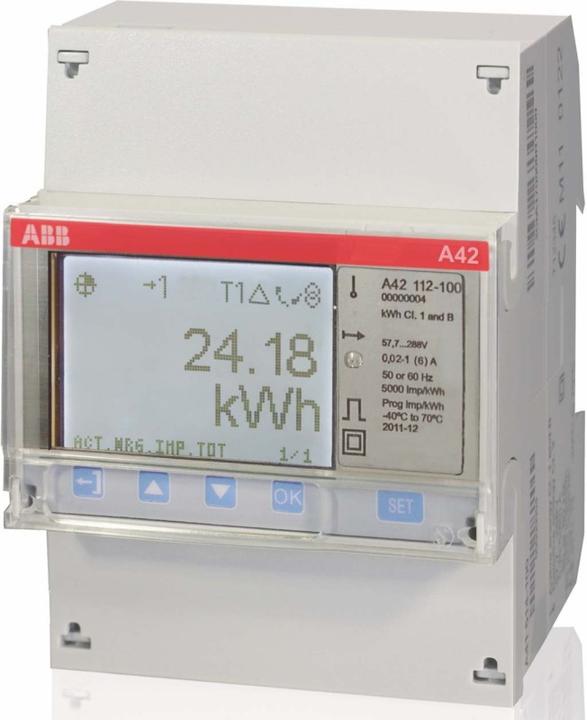

ABB Stotz S&J Messwandlerzähler A42 111-100

Hersteller: ABB Stotz S&J
Bezeichnung: Messwandlerzähler
Typ: A42 111-100
Zählertyp: elektronisch
Nennstrom (In): 6 A
Maximalstrom (Imax): 6 A
Nennspannung (Un) N-L: 57,7..288 V
Frequenz: 50..60 Hz
Genauigkeitsklasse: B
Polart: 1-phasig
Ausführung: Messwandler
Energieart: Wirkleistung
Geeignet für: Bezug
Tarifausführung: Eintarif
Messungsart Lastgang: nein
Rücklaufsperre: ja
Geeicht: ja
Zulassung: Measuring Instruments Directive
Impulsausgang: elektrisch
Impulsart: S0
Impulsrate: 1..999999 Imp/kWh (kvarh)
Anzeigeart: digital
Montageart: REG
Breite in Teilungseinheiten: 4
Breite: 70 mm
Tiefe: 65 mm
Höhe: 26,5 mm
Ausführung der Schnittstelle: sonstige
EDL40-Signatur: nein
Mit Sperrcode: nein
Anzahl der Stellen: 7
Schutzart (IP): IP20
Schutzart (NEMA): sonstige

ABB Stotz S&J Messwandlerzähler A42 111-100: weitere Details
Wechselstromzähler zur Messung von einphasigen Netzen über einen Wandler-Anschluss CTVT (Wandlerverhältnis für Strom und Spannung konfigurierbar) bis maximal 6 A. Folgende Werte werden über ein weiss hinterleuchtetes Display mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 1), Leistung, Strom, Spannung (L-N) und Frequenz. Die Kommunikation kann über die integrierte Infrarotschnittstelle zur Anbindung eines KNX-Moduls erfolgen. Der Energiezähler hat einen Ausgang. Dieser kann wahlweise als Impulsausgang zur Ausgabe der Wirkenergie oder als Alarmausgang verwendet werden. Hier können bis zu 25 Alarmwerte (Schwellwerte mit Zeitverzögerung) eingestellt werden. Zähler ist geeicht nach MID und zugelassen gemäss IEC. Die Einbaubreite beträgt 4 DIN-Module.
