Module électronique
Remise quantitative
CHF12.50 à partir de 2 pièces

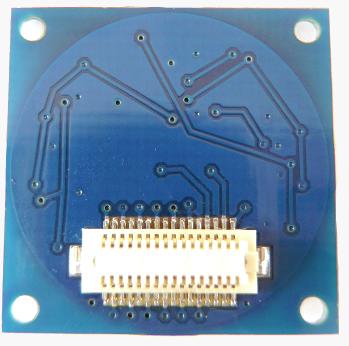

TinyCircuits TinyShield 16 Edge LEDs Rouge
Bouclier
Meilleures ventes Modules électroniques de TinyCircuits
Vous trouverez ici un classement des meilleurs produits TinyCircuits dans cette catégorie ainsi que quelques informations sous chaque produit pour vous donner un meilleur aperçu.
1. TinyCircuits TinyShield 16 Edge LEDs Rouge
Les TinyShield 16 Edge-LEDs permettent d'afficher des indicateurs LED simples et élégants avec seulement cinq signaux E/S.
Les 16 LEDs sont montées sur le bord de la carte et sont facilement visibles, même lorsque le panneau LED se trouve au centre d'une pile de TinyShield. Les LEDs sont disposées par Charlieplexing, une technique qui permet de contrôler plusieurs LEDs avec moins de signaux E/S. Disponibles en options de couleur LED rouge, verte et jaune.
Spécifications :
* 16 LEDs montées sur le côté autour de la carte
* Taille et poids ultra-compacts (plus petits qu'un quart de dollar américain !)
* Version carrée : 20 mm x 20 mm (0,787 pouce x 0,787 pouce)
* Hauteur maximale (du bas vers le haut, depuis le connecteur TinyShield) : 5,11 mm (0,201 pouce)
* Poids : TBD grammes (TBD onces)
* Les broches Arduino 5, 6, 7, 8 et 9 sont utilisées par ce bouclier.
2. TinyCircuits TinyShield 16 Edge LEDs Vert
Les TinyShield 16 Edge-LEDs permettent d'afficher des LED cools et simples avec seulement cinq signaux d'E/S.
Les 16 LEDs sont montées sur le bord de la carte et peuvent être facilement vues, même lorsque le panneau LED est au centre d'une pile de TinyShield. Les LEDs sont disposées par Charlieplexing, une technique qui permet de contrôler plusieurs LEDs avec moins de signaux d'E/S. Disponibles en options de couleurs LED rouge, verte et jaune.
Spécifications :
* 16 LEDs montées sur le côté autour de la carte
* Taille et poids ultracompacts (plus petits qu'un quart de dollar américain !)
* Version carrée : 20 mm x 20 mm (0,787 pouce x 0,787 pouce)
* Hauteur maximale (du bas vers le haut, du bas vers le haut du connecteur TinyShield) : 5,11 mm (0,201 pouce)
* Poids : TBD grammes (TBD onces)
* Les broches Arduino 5, 6, 7, 8 et 9 sont utilisées par ce bouclier.
Module électronique
Remise quantitative
CHF12.50 à partir de 2 pièces
TinyCircuits TinyShield 16 Edge LEDs Vert
Bouclier
3. TinyCircuits TinyShield USB ICP
Le TinyShield USB & ICP ajoute un support USB pour le TinyDuino via un port micro-USB et utilise le très populaire convertisseur FTDI USB vers série, comme on le trouve dans la plupart des modèles Arduino standard. Avec cette carte, vous pouvez télécharger de nouveaux croquis sur votre TinyDuino via l'IDE Arduino et ajouter des fonctionnalités de communication USB à vos projets. Cette carte prend en charge des LED d'état RX et TX, vous permettant de visualiser le trafic série vers et depuis votre TinyDuino.
Cette carte utilise également la ligne DTR du FTDI-IC pour prendre en charge la fonction de réinitialisation automatique lors du téléchargement d'un nouveau croquis sur le processeur – vous n'avez plus besoin d'appuyer sur le bouton de réinitialisation pour réinitialiser votre TinyDuino.
Un connecteur de programmation en circuit (ICP) à 6 broches est également disponible sur cette carte (la tête de connexion n'est pas incluse par défaut), qui peut être utilisé pour programmer le microcontrôleur Atmel sur le TinyDuino à l'aide d'un programmateur externe. La taille et le brochage de ce connecteur correspondent à la nouvelle norme Atmel, et il peut être directement connecté à des programmateurs externes plus récents comme l'Atmel JTAGICE 3.
