Stäubli Connecteur femelle EVO READY, seul

Douille d'embrayage prête MC4 EVO (assemblage sans presse)

Ces fiches et douilles MC-4 originales de Stäubli / Multi Contact peuvent être installées sans outils ni pinces à sertir grâce à la technologie de clip, qui leur permet de maintenir le câble solaire elles-mêmes.

Les connecteurs PV MC4 sont les connecteurs les plus couramment utilisés dans le secteur solaire. De nombreux modules solaires et régulateurs de charge solaire sont fournis avec des contacts MC4 en standard.

Les accouplements et fiches sont adaptés à nos câbles solaires de 4 mm² et 6 mm². Pour des sections supérieures à 6 mm², veuillez nous contacter.

Le produit original se caractérise par les caractéristiques suivantes :

• Adapté aux sections de câble de 4 mm² et 6 mm²
• Diamètre extérieur du câble : 5,4 - 7,6 mm
• Compatible avec le portefeuille de produits MC4 d'origine
• Tension nominale : DC 1500 V
• Plage de température ambiante : -40 °C à +85 °C (IEC)
• Température limite supérieure : 115 °C (IEC)
• Classe de protection, en prise : IP65/IP68 (1 m, 1 h)
• Type de connexion : Bornier à ressort (connexion sans outil)
• Classe de protection contre l'incendie : UL94-V0
• Certifié TÜV Rheinland selon IEC 62852:2014+Amd. 1:2020

Données techniques

Désignation du type :

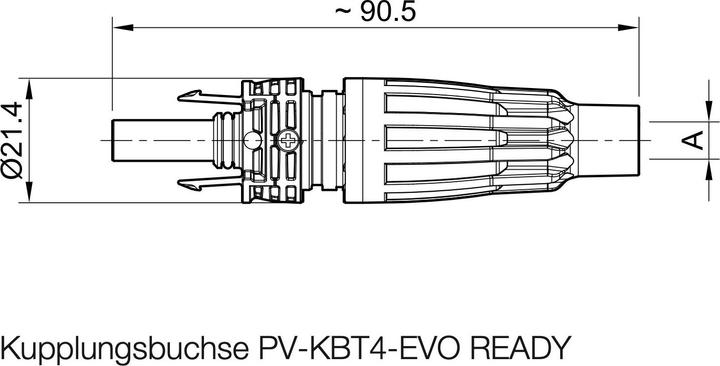

• PV-KBT4-EVO READY (douille)
• PV-KST4-EVO READY (fiche)

Système de connecteur :

• Diamètre de 4 mm²

Tension nominale :

• DC 1500 V

Courant nominal TÜV (85°C) :

• 30 A

Plage de température ambiante :

• -30 °C à +60 °C

Température limite :

• 115 °C

Classe de protection en prise :

• IP65, IP68 (1 h/1 m)

Classe de protection débranché :

• IP2X

Type de connexion :

• Bornier à ressort (connexion sans outil)

Matériau de contact :

• Cuivre, plaqué étain

Classe de flamme :

• UL94-V0

Certifié TÜV Rheinland selon IEC 62852:2014+Amd. 1:2020 R 60174999.
